chargeur de secours pour batterie de téléphone

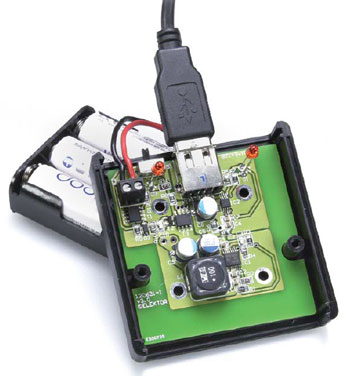

Elektor USB Power Pack :

Quand on a un besoin, au milieu de nulle part et loin de toute prise de courant, de recharger d’urgence son téléphone ou sa tablette tactile, un modeste jeu de batteries AA NiMH chargées peut rendre d’immenses services. Associées à un chargeur comme celui que nous proposons, elles peuvent revigorer la batterie à plat d’un téléphone ou d’une tablette à travers son connecteur USB. Ce pack de puissance est donc composé d’un jeu de batteries NiMH courantes et d’un chargeur.

Le téléchargement de ce magazine est réservé aux visiteurs enregistrés.

Identification | Inscrivez-vous maintenant !

Matériaux

120631-PCB.pdf

Fichier Gerber

Le circuit imprimé de cet article est disponible sous forme d’un ou plusieurs fichiers Gerber. Seuls les membres de la communauté d’Elektor peuvent télécharger gratuitement ce(s) fichier(s). Avec ce(s) fichier(s), vous pouvez réaliser vous-même le circuit imprimé ou bien le faire faire.

Si vous souhaitez passer par un service en ligne, nous vous recommandons notre partenaire Eurocircuits. Nous faisons régulièrement appel à Eurocircuits pour nos prototypes et notre production en série.

L’utilisation de nos fichiers Gerber est protégée par une licence Creative Commons modifiée. Creative Commons offre aux auteurs, scientifiques, enseignants et autres créateurs la liberté de gérer avec souplesse leurs droits d’auteur, sans perdre leurs droits réservés.

PCB

Télécharger le fichier Gerber: 120631-1.zip

Composants

La nomenclature (BOM, Bill of Materials) fournie par Elektor est une liste aussi complète que possible de fournisseurs pour les projets du labo d’Elektor. Elle est plus détaillée que la liste publiée dans le magazine. En outre, elle est mise à jour si nécessaire.
En tant que lecteur, vous pouvez télécharger cette nomenclature ici.

Télécharger la liste de composants

Liste des composants

Liste des composants

Résistances
(0805, 125 mW)
R1,R3 = 1,8 M? 1%
R2 = 330 k? 1%
R4,R5 = 200 k? 1%
R6 = 47 k? 1%
R7 = 2,7 k? 5%
R8 = 10 k? 5%
R9 = 1 k? 5%
R10 = 18 k? 5%
R11 = 1,5 k? 5%
R12 = 1 M? 5%

Condensateurs
C1,C6 = 10 µF 10 V 20%, X5R, 0805 (Taiyo Yuden LMK212 BJ106MG-T)
C2,C7 = 100 nF 50 V 10%, X7R, 0805
C3 = 10 pF, 50 V, ±0,5 pF, C0G/NP0, 0805
C4 = 2,2 µF 6,3 V, 10%, X5R, 0805
C5 = 220 µF 6,3 V, 20%, CMS, Ir=2,8 A (Nichicon PCS0J221MCL1GS)
C8,C9 = 120 µF, 6,3 V, 20 %, CMS, Ir=2,8 A (Nichicon PCS0J121MCL9GS)
C10 = 1 nF, 50 V, 10%, X7R, 0805

Inductances
L1 = 10 µH, 5 A, 25 mOhm, 20% (Würth Electronics 74477110)
L2 = perle de ferrite, 70 Ohm @ 100 MHz, 3,5 A, 22 mOhm, 0603 (Murata BLM18KG700TN1D)

Semiconducteurs
D1,D3 = LED rouge 3 mm (à faible courant)
D2 = diode zener 5,1 V 0,5 W (SOD123), Diodes Inc. MMSZ5231B-7-F
IC1 = TPS61030PWPG4 (Texas Instruments)
IC2 = TPS2511DGN (Texas Instruments)
T1,T3 = DMS3016SSS-13 (SO8)

Divers
K1 = embase USB type A CMS encartable
K2 = bornier vertical deux voies au pas de 3,81 mm (Phoenix Contact MKDS 1/2-3.81)
S1 = interrupteur à glissière coudé SPDT 100 mA (C&K Components OS102011MA1QN1)
boîtier 66,22 x 67,22 x 28,00 mm (Hammond Manufacturing 1593KBK)
vis pour C.I. (#4 x 1/4" autotaraudeuses 6,4 mm, Hammond Manufacturing 1593ATS50)
BT1 = coupleur pour 3 piles AA (Keystone 2475) + clip pour batteries (BUD Industries HH3449)
3 batteries NiMH
circuit imprimé 120631-1 v3.0
