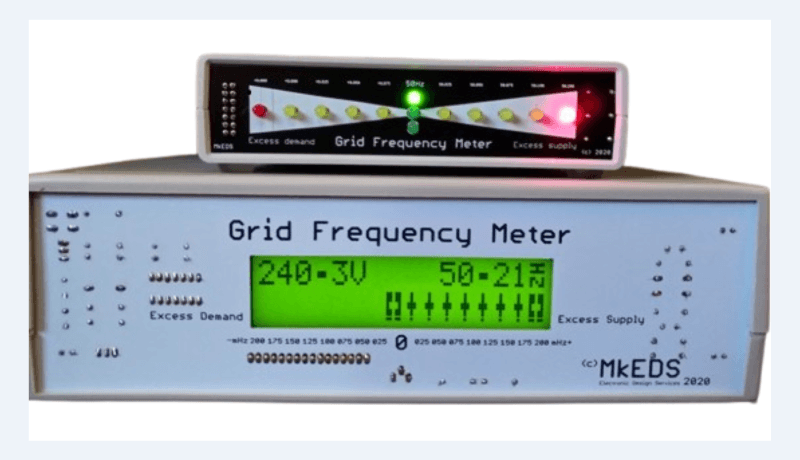

La fréquence traduit fidèlement la charge du réseau. Ce fréquencemètre pour le secteur surveille non seulement ce paramètre important de notre réseau CA, mais aussi sa tension.

Conception d'un fréquencemètre

Voilà quelques années, j'ai lu dans Elektor un article de Dieter Laues qui montrait comment on peut déterminer la charge du réseau électrique national en mesurant sa fréquence . En bref : les générateurs ralentissent quand la charge augmente et donc la fréquence du secteur diminue ; quand la charge est faible, les générateurs accélèrent et la fréquence augmente.

Au Royaume-Uni (R-U), le National Grid est tenu de maintenir la fréquence à ±1 % de sa valeur nominale Fn de 50 Hz, donc entre 49,5 Hz et 50,5 Hz. Toutefois, l'opérateur vise à maintenir cette fréquence à ±0,2 Hz (49,8 Hz à 50,2 Hz). Le dépassement de ces limites causa une coupure générale de courant dans une grande partie du R-U : deux grandes centrales électriques tombèrent en panne quasi simultanément. La cha...
