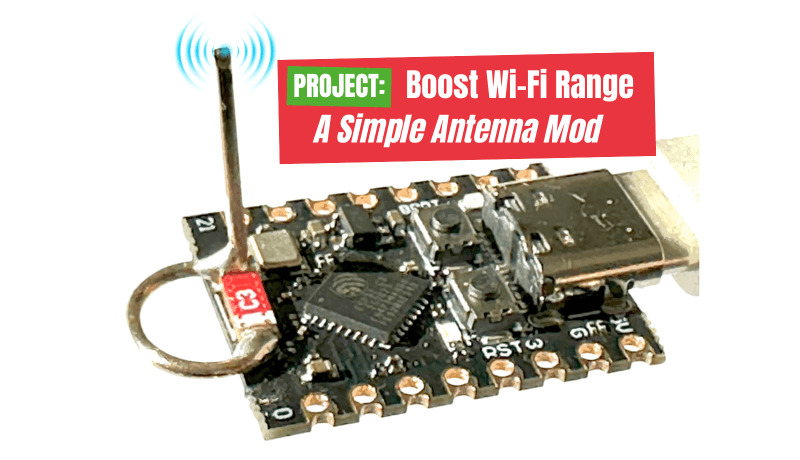

Les modules ESP32-C3 SuperMini sont incroyablement abordables, coûtant environ 2 €, et sont équipés d'une antenne SMD compacte. Cependant, cette petite antenne limite considérablement la portée Wfi utilisable, en raison de sa conception. Pour résoudre ce problème avec un minimum d'effort, j'ai mis en œuvre une modification simple de l'antenne qui a considérablement amélioré les performances.

Cette modification consiste à ajouter un fil d'argent de 1,0 mm d'épaisseur et d'une longueur totale de 31 mm, configuré comme une antenne quart d'onde (λ/4). La partie inférieure du fil est repliée en une boucle horizontale (environ 16 mm de la longueur du fil, formant une boucle ovale d'un diamètre d'environ 8 mm), tandis que le reste du fil s’élève verticalement vers le haut  (figure 1).

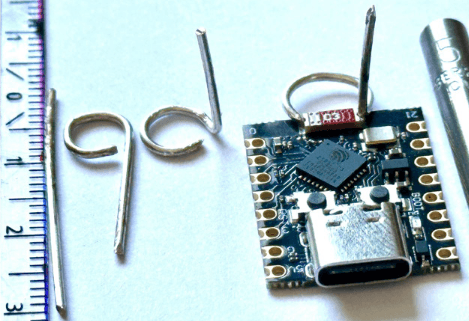

Part of the wire is bent into a horizontal loop, while the remaining section is angled vertically upwards.
Figure 1. Une partie du fil est repliée en une boucle horizontale,
tandis que la section restante est inclinée verticalement vers le haut.

J’ai formé la boucle en enroulant le fil autour d...
