Projet n° 40 Analyseur logique de fortune

11 août 2014, 10:32

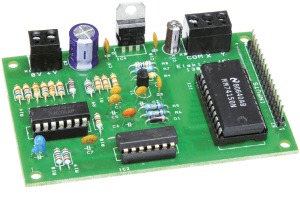

Projet n° 40 Analyseur logique de fortune
Projet n° 40 Analyseur logique de fortune
Sans véritable analyseur logique, vous pouvez fort bien effectuer des mesures
sur les circuits numériques. Quelques puces suffisent à afficher simultanément
sur un oscilloscope normal les niveaux de 16 canaux. Et rien
n’empêche d’utiliser un ancien modèle à tube cathodique comme ceux dont
disposent encore de nombreux amateurs.

L’oscilloscope moderne permet souvent d’afficher plusieurs signaux numériques.
C’est moins facile avec les anciens instruments à tube cathodique. Le circuit d’aujourd’hui, analyseur logique improvisé, avec ses seize entrées, vous permet pourtant d’observer en parallèle sur l’écran les niveaux de 16 canaux numériques sous la forme de 1 et de 0.
Pièce(s) jointe(s)
PDF download full
FR201409X002_project_40.pdf
