Projet n° 2 générateur universel de signaux carrés

25 février 2013, 15:10

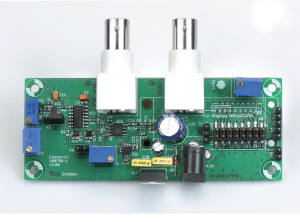

Projet n° 2 générateur universel de signaux carrés
Projet n° 2 générateur universel de signaux carrés
Un générateur de signaux carrés suffit largement pour répondre à de nombreux problèmes de mesure. Il arrive que la richesse en harmoniques de ce signal présente un intérêt particulier. L’électronique moderne permet de construire assez facilement ce genre de générateur, avec en prime une indication précise de la fréquence et de l’amplitude.

 On utilise d’ordinaire un générateur pour injecter un signal de test dans un circuit électronique et étudier la façon dont ce circuit le traite. Pour qu’un tel générateur puisse être utilisé efficacement partout, il importe que l’amplitude et la fréquence soient toutes deux réglables en fonction du circuit à tester. D’autre part, lorsqu’on souhaite tester un circuit numérique, une sortie supplémentaire compatible TTL n’est pas du luxe. Le circuit présenté ici remplit ces conditions. Il peut être qualifié d’universel dans la mesure où la gamme de fréquences délivrées est très large, de 10 kHz à 14 MHz.
Pièce(s) jointe(s)
PDF download full
100758-FR POST project 002.pdf
