Projet n° 27 Enrouleur de bobines

10 février 2014, 11:11
Projet n° 27 Enrouleur de bobines
Projet n° 27 Enrouleur de bobines
Les bobines utilisées p.ex pour la radio en ondes longues ou moyennes peuvent comporter jusqu’à plusieurs centaines de spires. À la main, c’est pénible. Laissez faire l’enrouleur automatique. Il bobine dans les sens horaire ou antihoraire et son compteur intégré affiche le nombre de spires enroulées au dixième près.

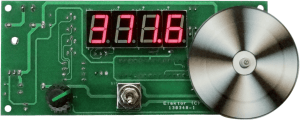

  L’enrouleur ne fait pas que bobiner, il détermine également le nombre de tours et le sens de l’entraînement grâce à un disque fixé sur l’arbre du moteur. Le disque est découpé en dix secteurs noir et blanc dont l’alternance permet à deux optocoupleurs de déterminer le nombre de tours et le sens de rotation. Le compteur est incrémenté lorsque le moteur tourne dans le sens horaire, décrémenté si le sens est antihoraire. Le résultat est envoyé sur un afficheur à 7 segments.
