Datalogger « tout confort »

L’efficacité de la simplicité

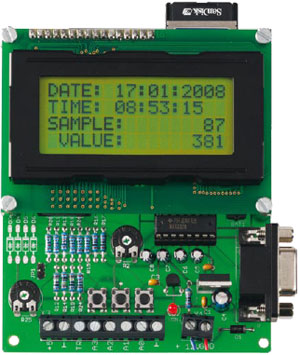

Nous avons eu l’occasion, au cours des dernières années, de vous proposer différents centraux d’acquisition de données. Celui que nous allons décrire ici est un bel exercice de développement de produit, en effet, il utilise une carte SD en tant que média de stockage des données. Si le matériel est compact, les aspects progiciel et logiciel n’en sont que plus intéressants. Ce central d’acquisition de données (data logger) permet de sauvegarder sur une carte mémoire courante (carte SD = Secure Digital), la valeur de 4 voies analogiques, qui peuvent fournir toute tension allant de 0 à 5 V. Le central d’acquisition de données proposé ici se distingue par sa simplicité et sa compacité : un microcontrôleur et une poignée de composants courants, il n’en faut pas plus.
