niveau à bulle acoustique

ATtiny45 à double emploi

niveau à bulle acoustique

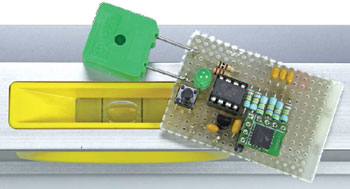

Ce projet a été inspiré par l'inclinomètre à USB du numéro d'été de 2010. L'idée était de construire autour du capteur d'inclinaison MMA7260 un circuit offrant autant d'usages que possible. Le voici aussi bien niveau à bulle acoustique qu'alarme de surveillance.
Le téléchargement de cet article est réservé aux membres abonnés d'Elektor.
Cliquez ici pour vous identifier.
Produits
Liens conseillés
Liste des composants
Résistances :
R1, R3, R5 = 470 k
R2, R4, R6 = 330 k
R7 = 100 ?
R8 = 220 ?

Condensateurs :
C1, C3, C4, C5 = 100 nF
C2 = 1 µF

Semi-conducteurs :
IC1 = ATtiny45 (programmé : 120633-41 [3])
IC2 = LP2950 CZ3,3
D1 = LED rouge

Divers :
MOD1 = module avec inclinomètre MMA7260QT (Elektor 090645-91)
Bz1 = résonateur piézo
S1 = poussoir à contact au travail
S2 = 1x interrupteur
K1 = bornier à 2 contacts au pas de 5 mm
