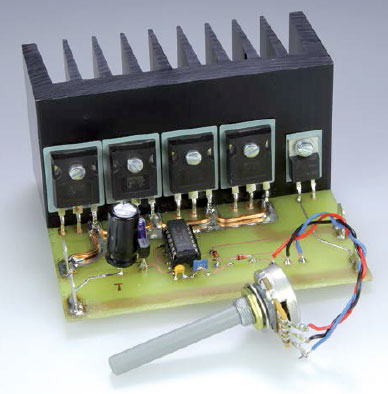

pilote sumo pour moteurs CC

pilote sumo pour moteurs CC
Ce circuit pilote toutes sortes de moteurs CC et supporte jusqu'à 40 A.
Le téléchargement de cet article est réservé aux membres abonnés d'Elektor.
Cliquez ici pour vous identifier.
Produits
Fichier Gerber

Le circuit imprimé de cet article est disponible sous forme d’un ou plusieurs fichiers Gerber. Seuls les membres de la communauté d’Elektor peuvent télécharger gratuitement ce(s) fichier(s). Avec ce(s) fichier(s), vous pouvez réaliser vous-même le circuit imprimé ou bien le faire faire.
Si vous souhaitez passer par un service en ligne, nous vous recommandons notre partenaire Eurocircuits. Nous faisons régulièrement appel à Eurocircuits pour nos prototypes et notre production en série.

Liste des composants
Résistances
R1 = 10  k?, 5 %, 0,25 W
P1 = pot. lin. 100 k?, 20 %, 0,2 W

Condensateurs
C1 = 470 µF 35 V, 20 %, au pas de 3,5 mm
C2 = 10 µF 25 V, 20 %, au pas de 2 mm
C3 = 100 nF, 50 V, 20 %, céramique, au pas de 5 mm
C4 = 22 nF, 100 V, 20 %, céramique, au pas de 5 mm

Semi-conducteurs
D1, D2 = 1N4148
D3 = RURP8100
T1-T4 = IRFP150N
IC1 = 40106
IC2 = 78L12

Divers
4 cosses mâles, droites, pour montage sur CI, au pas de 5,1 mm (0,2 pouce)
dissipateur, 1,9°C/W, 100 x 40 x 50 mm, modèle SK 92/50 SA de Fischer Elektronik
feuilles thermo-conductrices en élastomère de silicone pour boîtiers TO-3P (T1-T4)
kit isolant pour boîtier TO-220 ; feuille de mica + entrée de conducteur (D3)
circuit imprimé 120406-1
