papier électronique et Arduino

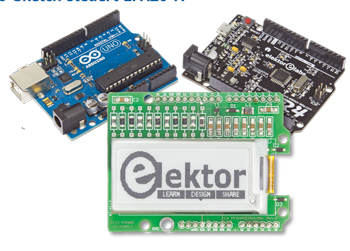

EPA20-A piloté par un croquis Arduino
Le papier électronique – ou e-paper – est un système d'affichage très particulier. Dès que l’image (ou le texte) est affichée, le système ne consomme plus d'énergie. Il faut du courant uniquement pour modifier le contenu. C’est très utile dans le cas d'applications où l'énergie n'est disponible qu'au compte-gouttes. Nous vous montrons ici comment piloter un tel afficheur avec un Arduino/Elektor Uno.
Want to build a project?
Bring your design to life with the Elektor PCB Service, powered by Eurocircuits. Upload the project files and order professionally manufactured PCBs or assembled boards through a proven European production platform.
Supporting KiCad, Eagle, Gerber, and ODB++ formats, the service is suitable for everything from prototypes and validation builds to series production and volume manufacturing.
Made in Europe. Fast. Reliable. Professional.
Nomenclature des matériaux
Résistances :
R1,R3,R5,R7,R9 = 2,7 kOHM
R2,R4,R6,R8,R10 = 4,7 kOHM
R20 = 5 OHM
Condensateurs :
C1 à C10=1 µF, 50 V, 1206
Bobines :
L1 = 22 µH, 0,25 A, SMD 1210
Semi-conducteurs :
D1 à D3 = MBR0530
T1 = SI1304
Divers :
J1 = WF050-24T
Écran = EPA20-A
Embases 1×10, 1×8 (2), 1×6, au pas de 2,54 mm
R1,R3,R5,R7,R9 = 2,7 kOHM
R2,R4,R6,R8,R10 = 4,7 kOHM
R20 = 5 OHM
Condensateurs :
C1 à C10=1 µF, 50 V, 1206
Bobines :
L1 = 22 µH, 0,25 A, SMD 1210
Semi-conducteurs :
D1 à D3 = MBR0530
T1 = SI1304
Divers :
J1 = WF050-24T
Écran = EPA20-A
Embases 1×10, 1×8 (2), 1×6, au pas de 2,54 mm
