petit mixeur audio

Une conception polyvalente et modulable

petit mixeur audio
petit mixeur audio
Les mixeurs audio commerciaux sont largement disponibles. Cette conception propose une alternative modulable en séparant le système en étapes distinctes. Chaque module peut également être réutilisé dans d'autres projets.
Connectez-vous ici en tant qu'abonné pour lire l'article.

Continuer la lecture de cet article Elektor ?​

Essayez un abonnement numérique (Green) pendant 6 mois pour seulement € 6,33 par mois.
  • Accès illimité aux articles réservés aux membres​
  • 3 nouvelles éditions du magazine Elektor (numériques)​
  • Plus de 5000 fichiers Gerber​
  • 20% de réduction pour les membres sur les e-books (sur elektor.fr)​
  • 10% de réduction pour les membres sur les produits (sur elektor.fr)
Essayez pendant 6 mois
S’arrête automatiquement.​
Qu'est-ce qu'Elektor Exclusive ?


Matériaux

Liste des composants

Liste des composants

Resistors

(1/4 W, 1 %)

RSUM = 22 kΩ (L&R)

RIN   = 22 kΩ

RCR   = 22 kΩ

RFT   = 10 kΩ

R1, R2   = 10 kΩ

R3, R4   = 22 kΩ

R5, R6   = 33 kΩ

R7, R8   = 15 kΩ

R9, R10 = 47 kΩ

R11, R12 = 22 kΩ

R13, R14 = 600 Ω

R = 22 Ω (*)



Potentiometers

(Bourns, PTV Series)

P1 = 10 kΩ, Log (PTV111-3415A-A103)

P2 = 10 kΩ, Lin  (PTV111-3220A-B103)

P3 = 10 kΩ, Log (PTV112-1417A-A103)



Capacitors

CHF = 100 pF, X7R

CIN = 22 µF, 25 V, Radial

COUT = 22 µF, 25 V, Radial

C1…C4 = 22 µF, 25 V, Radial

C5, C6 = 22 pF, ceramic

C = 100 µF, 25 V, Radial (*)

C = 100 nF, 50 V, Polyester (*)



Inductors (Axial)

FB = 10 µH or VK200



Semiconductors

OP1…OP3 = NE5532P, Texas Instruments



Connectors

Input stage: 6.35 mm Jack, F, Neutrik NRJ6HF

Aux Input: 3.5 mm Stereo Jack, F, Cliff FC681374V

L&R Output: 3.5 mm Stereo Jack, F, Cliff FC681374V

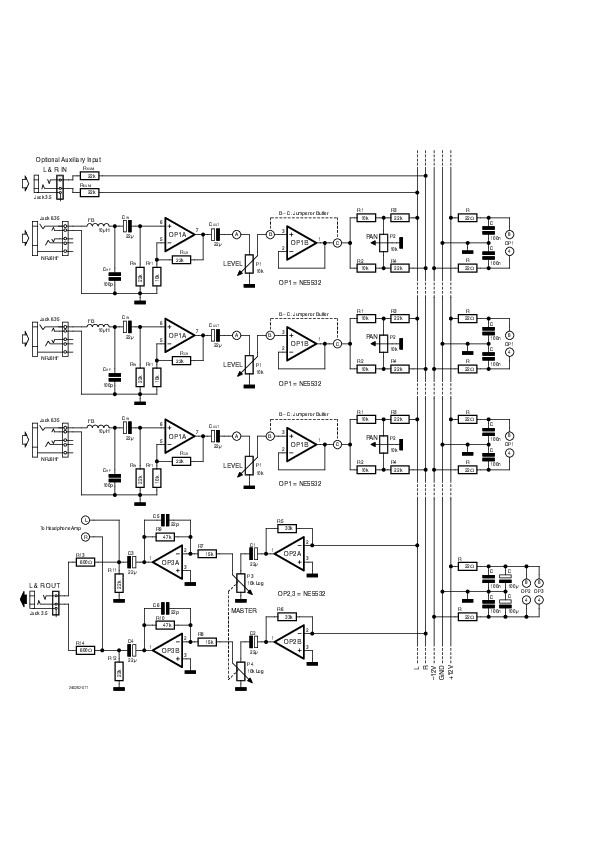

(*) On power rails, see schematic diagram.
