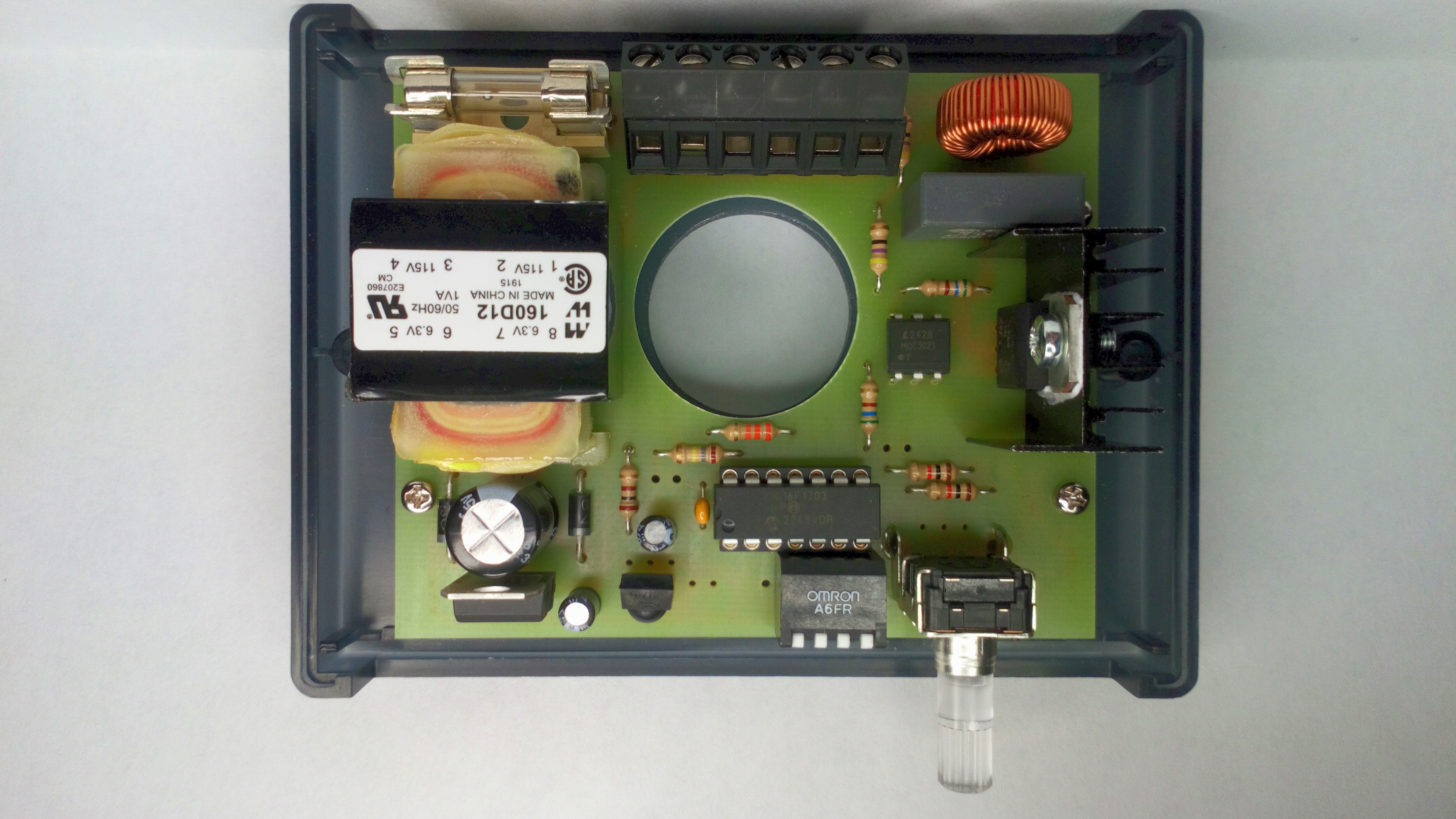

gradateur à télécommande infrarouge

Contrôlez votre éclairage avec confort et précision

gradateur à télécommande infrarouge
gradateur à télécommande infrarouge
Ce gradateur innovant, spécialement conçu pour les lampadaires, vous permet de contrôler l’éclairage à distance d’une simple pression sur un bouton, où que vous soyez dans la pièce. Et le meilleur : il fonctionne avec presque toutes les télécommandes infrarouges déjà en votre possession !
Connectez-vous ici en tant qu'abonné pour lire l'article.

Continuer la lecture de cet article Elektor ?​

Essayez un abonnement numérique (Green) pendant 6 mois pour seulement € 6,33 par mois.
  • Accès illimité aux articles réservés aux membres​
  • 3 nouvelles éditions du magazine Elektor (numériques)​
  • Plus de 5000 fichiers Gerber​
  • 20% de réduction pour les membres sur les e-books (sur elektor.fr)​
  • 10% de réduction pour les membres sur les produits (sur elektor.fr)
Essayez pendant 6 mois
S’arrête automatiquement.​
Qu'est-ce qu'Elektor Exclusive ?


Matériaux

Liste des composants

Liste des composants

Résistances (0,25 W)

R1, R2 = 47 Ω

R3 = 100 Ω

R4, R5 = 560 Ω

R6, R7 = 1 kΩ (version avec encodeur rotatif), 560 Ω (version lite)

Rbias = 180 kΩ (voir texte)

Rseries = 33 kΩ (voir texte)



Condensateurs

C1 = 100 nF, 50 V, MLCC, 5,08 / 2,54

C2, C3 = 10 µF, 25 V

C4 = 1000 µF, 25 V

C5 = 100 nF, classe X2, 275 Vca

C6 = 10 nF, X7R, 0805



Inductances

L1 = 100 µH, 2,5 A (par ex. Würth 7447021), diamètre max. 21 mm



Semi-conducteurs

D1, D2 = 1N4007

LED1 = rouge / vert, 5 mm (version lite)

T1 = BTA08-400BRG

U1 = PIC16F1703-I/P

U2 = MOC3021

U3 = 7805 ou 78L05

U4 = TSOP14438



Divers

F1 = Fusible, 5x20 mm, 2 A

HS = Dissipateur thermique TO-220 en option, 23x20x15 mm

J1 = connecteur, TE Connectivity 1546074-6, pas de 5,08 mm

Boîtier = Hammond Manufacturing RM2005MTBK

S1 = C&K KSC641JLFS (version allégée)

SW1 = Omron A6FR-4101

TR1 = transformateur, Hammond Manufacturing 160D12, primaire 2x 115 V, secondaire 2x 6,3 V, 50/60 Hz 1 VA

RE1 = encodeur rotatif 12 mm, CTS 12CE2N25B24B24, arbre éclairé

Bouton = GTP6M-13X16-S
