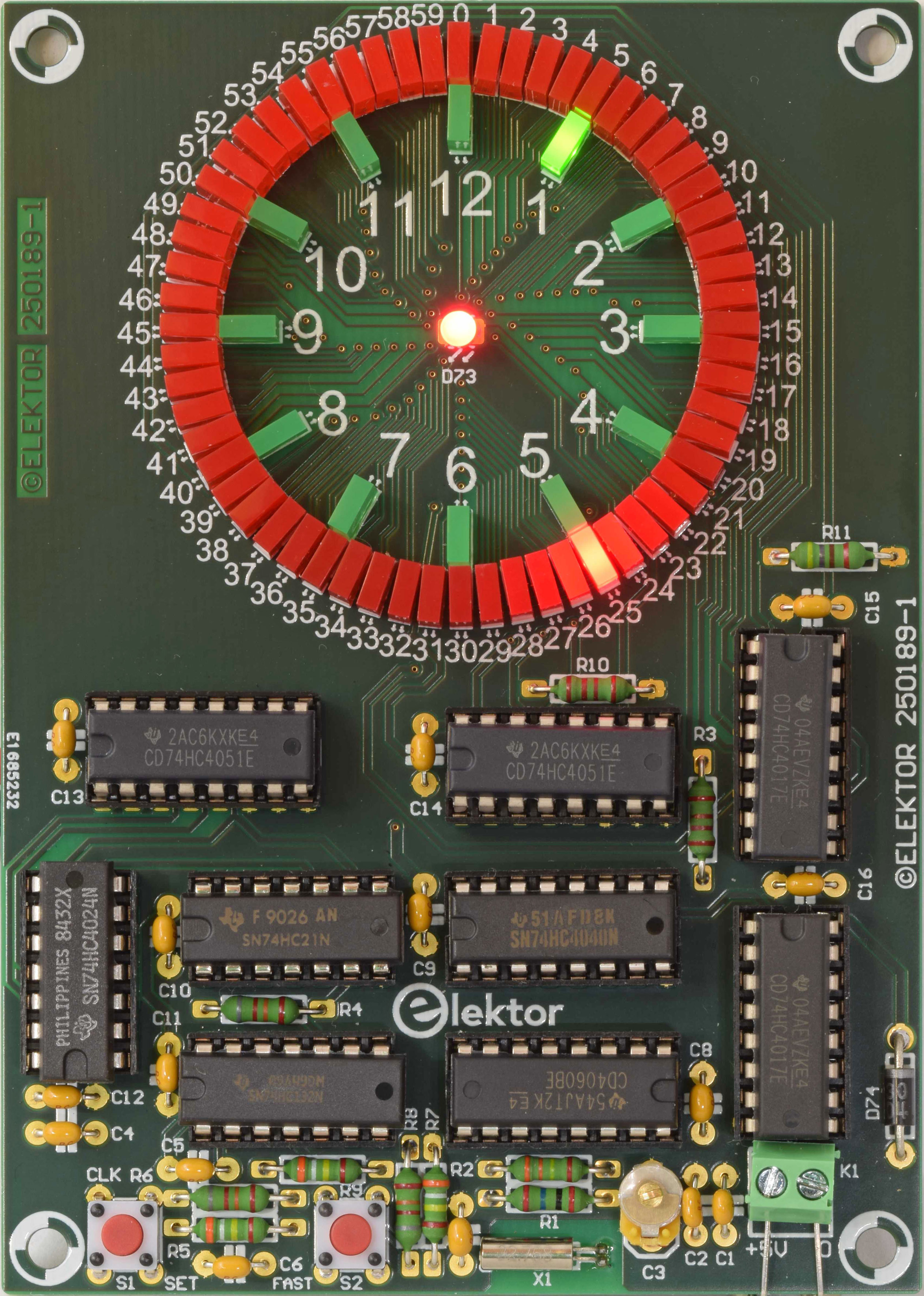

horloge quasi analogique Mk II

Deux anneaux LED pour les heures et les minutes

horloge quasi analogique Mk II
horloge quasi analogique Mk II
Il était une fois, en 1995, un « Quasi-Analogue Clockwork » publié dans Elektor. Cet hommage aux horloges mécaniques utilisait un cercle de LED pour afficher l'heure. Trente ans plus tard, le « Quasi-Analog Clockwork » a été réédité. Et aujourd'hui, dans la même année, son petit frère, le « MkII », fait ses débuts. Découvrez toutes les nouveautés.
Connectez-vous ici en tant qu'abonné pour lire l'article.

Continuer la lecture de cet article Elektor ?​

Essayez un abonnement numérique (Green) pendant 6 mois pour seulement € 6,33 par mois.
  • Accès illimité aux articles réservés aux membres​
  • 3 nouvelles éditions du magazine Elektor (numériques)​
  • Plus de 5000 fichiers Gerber​
  • 20% de réduction pour les membres sur les e-books (sur elektor.fr)​
  • 10% de réduction pour les membres sur les produits (sur elektor.fr)
Essayez pendant 6 mois
S’arrête automatiquement.​
Qu'est-ce qu'Elektor Exclusive ?


Matériaux

Liste des composants

Liste des composants

Résistances

(toutes 250 mW, 2,5 × 6,8 mm)

R1 = 20 M

R2 = 330 k

R3, R10 = 2,2 k

R4, R6, R8 = 82 k

R5, R7, R9 = 390 k

R11 = 470 Ω



Condensateurs

C1 = 22 p, 50 V, 5 %, céramique, C0G/NP0, pas de 5 mm

C2 = 10 p, 50 V, 5 %, céramique, C0G/NP0, pas de 5 mm

C3 = 3~10 pF, condensateur ajustable, 150 V, par exemple BFC280823109 Vishay

C4…C16 = 100 n, 50 V, céramique X7R, pas 5 mm



Semi-conducteurs

D1…D60 = LED, rouge, plate, 2×5 mm, flangeless

D61…D72 = LED, verte, plate, 2×5 mm, flangeless

D73 = LED, super rouge, ronde, 3 mm

D74 = 1N4004, DO-41 (DO-204AL)

IC1 = CD4060, DIP-16

IC2 = 74HC4040, DIP-16

IC3 = 74HC21, DIP-14

IC4 = 74HC132, DIP-14

IC5 = 74HC4024, DIP-14

IC6, IC7 = 74HC4051, DIP-16

IC8, IC9 = 74HC4017, DIP-16



Divers

K1 = bornier a 2 voies pour circuit imprimé, pas de 3,5 mm

S1, S2 = bouton-poussoir tactile 6 mm

X1 = quartz 32,768 kHz, 20 ppm, Cload 12,5 pF, boîtier cylindrique 8×3 mm, par ex. X32K768L104 AEL Crystals

IC1, IC2, IC6…IC9 = support IC, DIP16

IC3…IC5 = support IC, DIP14

PCB 250189-1 v1.1
