Banc d'essai : oscilloscope USB PicoScope 2208B MSO

9 septembre 2016, 08:04
Banc d'essai : oscilloscope USB PicoScope 2208B MSO
Banc d'essai : oscilloscope USB PicoScope 2208B MSO
La série 2000 d'oscilloscopes USB PicoScope se caractérise par un rapport coût/bande passante intéressant : le modèle d'entrée de gamme 2204A propose dès 150 € une BP de 10 MHz, une mémoire de 8 kéch. avec un taux de 100 Méch/s. Au sommet de cette gamme, le 2208B offre pour 1000 € une bande passante de 100 MHz, une mémoire de 128 Méch et un taux de 1 Géch/s. On n'oubliera pas de considérer l'option MSO (mesure de signaux mixtes).

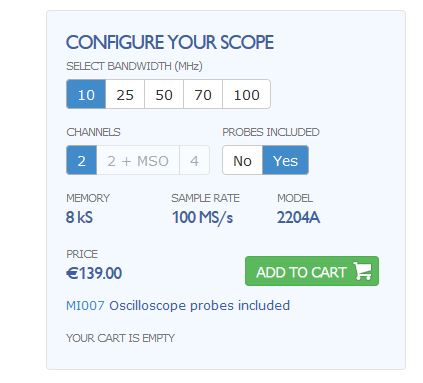

Sur son site, le fabricant Pico Technology met en avant l'outil « Configure Your Scope ». Pour spartiate qu'il soit, il n'en est pas moins d'un aide précieuse si vous savez déjà ce que vous voulez. Il montre ce que vous pourrez obtenir avec un budget donné. Voies : 2 ou 4 ? Bande-passante : 10/25/50/70/100 MHz ? Sondes incluses : oui/non ? MSO : oui/non ? Les prix indiqués sont hors taxes.

Les options 4 voies et MSO s'excluent mutuellement. Il faut choisir entre les configurations suivantes : 2 voies sans MSO, 2 voies avec MSO ou 4 voies sans MSO. Le modèle d'entrée de gamme, 2204A ne propose que la configuration à 2 voies sans MSO. Ce banc d'essai a été réalisé sur le 2208B MSO, modèle de haut de gamme :
  • 100 MHz de bande-passante à 1 Géch/s ;
  • résolution de 8 bits ;
  • fonction analyseur de spectre ;
  • générateur de fonctions standard et arbitraires ;
  • décodeur de protocoles ;
  • analyseur logique à 16 voies.

Le boîtier est minuscule : il ne mesure que 130 x 90 x 20 mm et ne pèse que l'équivalent de deux tubes amplificateurs d'un oscilloscope d'une ancienne série comme le Tektronix 500. Le boîtier est maintenant décliné en bleu foncé ce qui différencie cette série des séries précédentes plus claires, par ex. la série 3000. Le boîtier n’a pas non plus d’arêtes en caoutchouc. En outre, tous les raccordements se font maintenant par la face avant. En comparaison des autres séries, les modèles de la série 2000 sont compacts.

Déballage

Pico Technology a choisi de privilégier la fiabilité et la qualité plutôt que de suivre la concurrence dans une course effrénée à la bande passante et au taux d'échantillonnage. Dès le déballage, cela saute aux yeux. Bien qu'il s'agisse d'un modèle de la série la meilleur marché, on ne remarque que peu de différences de finition avec la série exclusive « Super-Pro ». Le modèle 2208B MSO est livré avec deux sondes de type TA132, un câble USB, un câble IDC 20 voies avec extrémités enfichables et repérées, 20 clips de mesure, un guide de démarrage succinct et un CD-ROM.

Mise en service

Comme pour la plupart des appareils USB dotés de fonctions intelligentes, il faut installer le logiciel avant d'effectuer les premières mesures. J'ai ignoré le conseil de Pico et n'ai pas installé le logiciel du CD, j'ai téléchargé la version bêta 6.12.2.1871 du 10 mai 2016 depuis leur site. Le logiciel est identique pour tous les oscilloscopes de la série 2000. C'est le matériel connecté qui détermine les options disponibles. Le logiciel est par ailleurs téléchargeable gratuitement. En l'absence d'oscilloscope, le logiciel fonctionne en mode démo.
