Capteur de courant de précision : jusqu’à 4000 A !

10 décembre 2013, 14:37
Capteur de courant de précision : jusqu’à 4000 A !
Capteur de courant de précision : jusqu’à 4000 A !

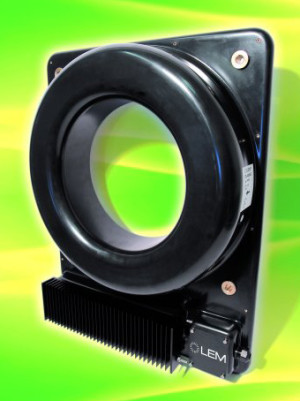

Le nouveau capteur de courant ITL 4000-S pour la mesure sans contact de courants jusqu’à 4000 ARMS, dans des conducteurs de diamètre jusqu’à 268 mm, permet la mesure isolée de courants AC, DC et impulsionnels, jusqu’à trois fois la valeur nominale pour les mesures de crête et à des fréquences jusqu’à 50 kHz (+/- 1 dB).   Grâce à une technique dite fluxgate à boucle fermée, des mesures d’une précision de +/-0,1% de courant primaire nominal (IPN) sont possibles, pour des températures de fonctionnement comprises entre –40°C et +70°C. Ce haut degré de précision permet également de mesurer de faibles courants continus en présence de fortes composantes AC, ce qui utile pour des applications de protection des transformateurs. Il est par exemple possible de surveiller un écart de +/-10 ACC sur un courant alternatif de 4000 ARMS, avec une incertitude de +/-1 A, pour des températures de fonctionnement comprises entre –25°C et +50°C. Cette technique offre par ailleurs de très bonnes performances en termes de dérives thermiques (décalage et gain).   La largeur du passage de l’instrument le rend apte aux mesures sur les câbles de gros diamètre des systèmes CC sous haute tension. Son isolation admet des tensions de fonctionnement jusqu’à 1,5 kVRMS, conformément aux spécifications de la norme EN 50178.   La conception mécanique du capteur, en facilitant l’accès à l’électronique, permet une maintenance aisée. Le plus souvent, il n’est même pas nécessaire de déconnecter les conducteurs primaires du capteur dans l’application finale.   Le ITL 4000-S fonctionne avec une alimentation bipolaire de +/-24 V, délivre un courant de sortie analogique et convient pour toutes les applications industrielles (en conformité avec la norme industrielle EN 50178). Ce nouveau capteur est destiné à la surveillance des courants continus dans les transformateurs, dans les éoliennes en mer pour la transmission de la puissance continue ou pour mesurer des courants de fuite dans toutes applications à forts courants primaires.
