Capteur laser de proximité : portée 4 m

29 mars 2018, 19:44
Capteur laser de proximité : portée 4 m
Capteur laser de proximité : portée 4 m

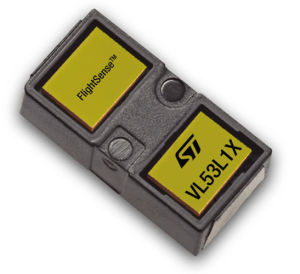

Le capteur de temps de vol VL53L1X de STMicroelectronics mesure des distances comprises entre 4 cm et 4 m (dans des conditions ambiantes nocturnes) en utilisant un rayonnement infrarouge pour établir la distance qui le sépare d’un objet réfléchissant. Le temps de déplacement est mesuré pour le parcours aller-retour des photons émis. La mesure de distance de ces capteurs optiques de temps de vol est fiable et largement indépendante de la réflectivité, des propriétés des surfaces et de la couleur de la cible

Avec un encombrement de seulement 4,9 x 2,5 x 1,56 mm, le module capteur de temps de vol VL53L1X est complètement intégré, extrêmement compact et possède un brochage compatible avec le VL53L0X, son prédécesseur. Le boîtier contient l’étage de commande laser, la diode laser elle-même et le récepteur optique, qui prend la forme d’une matrice de détection SPAD (diode avalanche à photon unique). Le capteur utilise un rayonnement infrarouge (longueur d’onde 940 nm) qui le rend insensible aux émissions de lumière visible et permet un fonctionnement masqué grâce à différents matériaux de fenêtre. Outre sa portée de 4 m, le capteur assure une fréquence maximale de mesure de 50 Hz et possède un champ de vision (FOV) de 27°. Il est alimenté en 2,8 V et possède une interface rapide I²C qui autorise un débit de données de 400 kbits/s.
