Régulateurs 78xx : adieu les radiateurs !

12 janvier 2017, 10:58
Régulateurs 78xx : adieu les radiateurs !
Régulateurs 78xx : adieu les radiateurs !

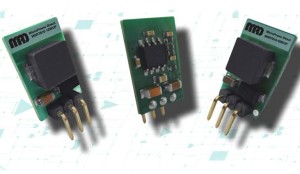

La nouvelle famille MSR7810WUP de régulateurs à découpage MicroPower Direct combine deux qualités séduisantes : ils sont compatibles broche à broche avec les bons vieux régulateurs linéaires de la très populaire série LM78xx, et leur rendement de plus de 95% permet de se passer de radiateur.

Il en existe quatre types à tension continue fixe de 3,3, 5, 12 et 15 V  (MSR7810-033WUP, -05WUP, -12WUP and -15WUP). La tension d'entrée maximale est de 36 V, le courant maximal de 1 A. Les modèles MSR7810-05WUP, -12WUP et -15WUP présentent l'avantage supplémentaire de pouvoir fournir une tension négative par rapport à la tension d'entrée : il suffit d'intervertir les deux broches. Dans cette configuration, ils délivrent sous –5, –12 ou –15 V un courant de respectivement 500, 300 ou 300 mA.

Les régulateurs MSR7810WUP de tension sont vendus sous forme d'une petite carte assemblée mais sans boîtier. Hors les broches, leurs dimensions sont de 17,5 x 11,5 x 7,5 mm. Leur plage de températures va de –40 à +85°C. Tous les types sont conformes à la norme de sécurité EN 60950 et résistent à un court-circuit permanent de leur sortie.
