Programmateur JTAG universel / adaptateur de débogage pour divers µC

9 mars 2016, 10:31
Programmateur JTAG universel / adaptateur de débogage pour divers µC
Programmateur JTAG universel / adaptateur de débogage pour divers µC

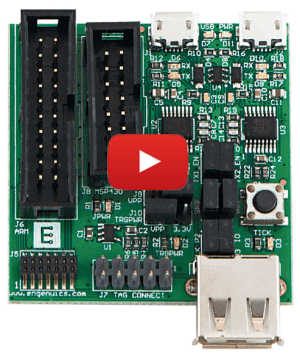

Ce petit appareil pratique est à la fois un programmateur et un adaptateur de débogage multi-mode aux nombreuses fonctions, pour systèmes embarqués avec ARM ou MSP430. Utilisé avec un programmateur standard J-Link ou MSP-FET, il offre trois options de connexion avec le système cible, sans qu’il y ait besoin d’une interface spécifique sur celui-ci. Les deux convertisseurs USB-série peuvent être utilisés avec le programmateur ou seuls.
Cette carte, disponible dans l'e-choppe d'Elektor, a été publiée dans l'édition anglaise de mars&avril 2016 d'Elektor et sera publiée prochainement dans l'édition française.

Caractéristiques
  • trois options de connexion J‐Link (ARM) et MSP‐FET (MSP430) : connecteur à 14 broches JTAG/SWD/Debug open source, Tag‐ Connect TC‐2050‐IDC, et SWD par connecteur USB
  • deux canaux de débogage UART grâce à deux puces FTDI USB‐serial pour une configuration intégrale et une isolation des canaux
  • alimentation régulée intégrée à partir de l'entrée USB ou JTAG de 3,3V LDO
  • choix du mode d'alimentation (par cavalier) du circuit à déboguer : 5 V, 3,3 V ou rien
  • bouton d'initialisation sur la carte, avec connexion optionelle avec le circuit à déboguer
  • LED témoins d'alimentation par USB1, USB2 et JTAG
  • LED témoins d'alimentation du circuit à déboguer : 5 V, 3,3 V ou rien
  • schéma Altium fourni avec bibliothèque pour les connecteurs du circuit  à déboguer
