Clemens Valens

Projet : alim à découpage 0 à 30 V / 3 A

17 février 2016, 11:00
La nouvelle version d'Unilab.
Certains montages maison sont populaires parce qu’ils apportent une réponse satisfaisante à un problème dont personne n’avait encore trouvé la solution, d’autres parce qu’ils sont tout simplement utiles. C’est le cas des horloges et des alimentations. Le labo Elektor a conçu beaucoup (vraiment beaucoup) d’alimentations, de la trop simple à l’exagérément complexe, et pourtant nous trouvons chaque fois une bonne excuse pour en concevoir une nouvelle.

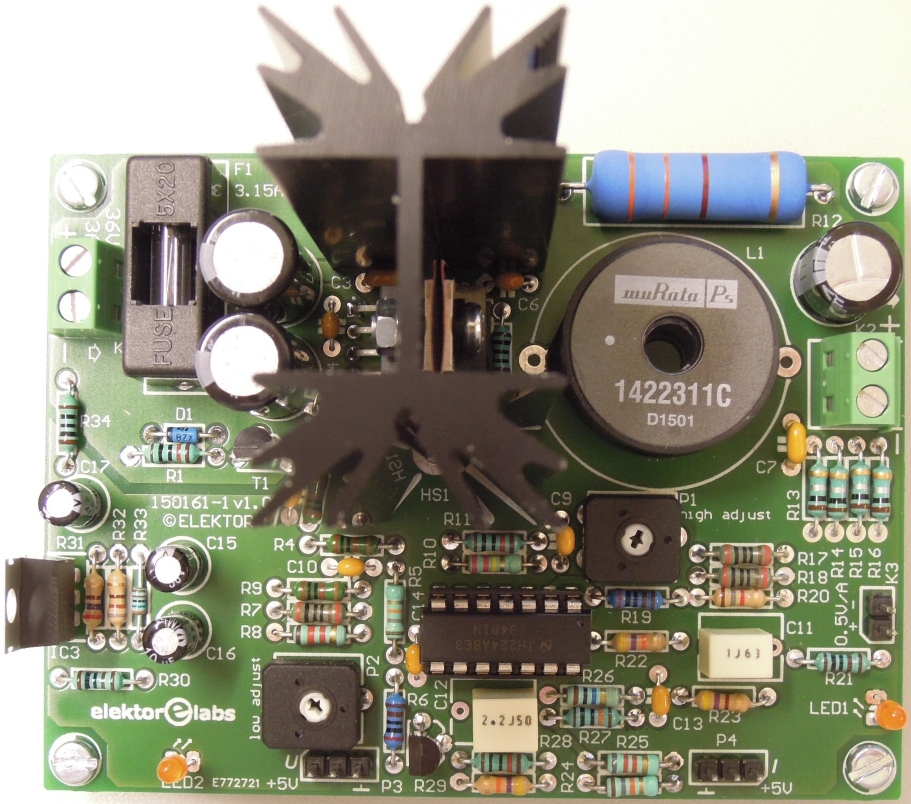

En 2010 nous avions publié le circuit d’une alimentation appelée Unilab (projet Elektor 090786) capable de délivrer 30 V et 3 A. Ce nouveau circuit lui succède. La tension de sortie maximale est encore de 30 V, et la sortie maximale en courant est limitée à un peu plus de 3 A (5 A est possible, mais sous certaines conditions). Nous avons monté un régulateur abaisseur différent, le LM2677-ADJ. Sa fréquence de commutation est plus élevée (260 Hz), ce qui réduit la taille du filtre de sortie.    [HM]

Pour en savoir plus, rendez-vous sur Elektor.Labs.
