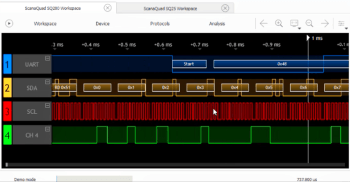

Copie d'écran de Scanastudio, le logiciel pour Windows,
Linux ou MacOS (voir la vidéo de démo ci-dessous).
En matière de débogage et de dépannage, l'analyseur logique à 4 ou 8 voies est aux circuits logiques ce que l'oscilloscope est aux circuits analogiques : l'outil qui permet d'analyser et de comparer les signaux, notamment ceux des nombreux protocoles de communication sérielle. Malheureusement la spécificité de ces appareils a un prix qui les met hors de portée de quiconque n'en a qu'un usage occasionnel.

La société Ikalogic propose des analyseurs logiques ScanaQuad qui, pour en réduire considérablement le coût, se présentent sous forme de modules équipés d’un port USB permettant la connexion de l’instrument à un PC ou à un ordinateur portable. De plus, comme pour l'analyse des bus courants (I²C, I²S, USB, 1-Wire, etc.) deux, trois ou tout au plus quatre lignes suffisent le plus souvent, des modules à 4 voies couvrent les besoins tout en restreignant les coûts. Au besoin, un adaptateur permet éventuellement d’utiliser plusieurs modules ScanaQuad en parallèle (jusqu’à 24 voies).

Capturez, décodez, inspectez, déboguez
La fréquence d'échantillonnage de l'analyseur logique et générateur de signaux ScanaQuad SQ200 est de 200 MHz. Sa plage d’entrée est de ±15 V, il offre diverses configurations d’entrée/sortie, et effectue aussi des mesures différentielles. Comme pour les autres modèles ScanaQuad, la fonction des quatre ports peut être définie par l’utilisateur, également comme sortie, avec un signal pulsé de fréquence et rapport cyclique réglables. Des séries complexes de données sont programmables (JavaScript). De nombreux décodeurs de protocole sont prédéfinis, mais vous pouvez créer les vôtres.

Son prix : moins de 160 € dans l'e-choppe d'Elektor, une offre valable jusqu'au 31 mai qui pourrait changer votre vie de concepteur ou de dépanneur !


Protocoles disponibles

Le SQ200 capture (ou délivre) 200 millions d'échantillons par seconde
sur les 4 voies simultanément !
  • 1-Wire
  • CAN
  • DHT11/22
  • DMX-512
  • HC-SR04
  • I²C
  • I²S
  • JTAG
  • LCD à 4 bits
  • LIN
  • Manchester
  • Maple
  • MIDI
  • NMEA 0183
  • nRF24L01
  • Oregon Scientific
  • Parallel Bus
  • PWM
  • SENT
  • SPI
  • SPI WIZnet W5100
  • UART
  • USB 1.1


Caractéristiques principales

  • Fonctions de déclenchement élaborées
  • Etages d'entrée polyvalents
  • Produit et capte des signaux
  • Sondes de qualité
  • Facile d'utilisation, interface fluide
  • Compatible Mac, Windows & Linux
  • Décodeurs à code source ouvert
  • Excellent rapport prestations/prix
