projet n°47: indicateur de niveau de signal

17 novembre 2014, 11:15
projet n°47: indicateur de niveau de signal
projet n°47: indicateur de niveau de signal

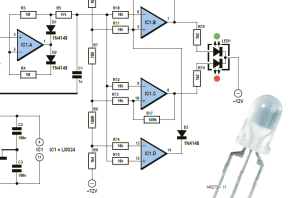

Un quatuor d’amplificateurs opérationnels et un duo de LED avec un choeur de composants passifs suffisent à orchestrer un indicateur de niveau sur trois notes.

Dans le numéro double d’Elektor de l’été dernier, j’ai vu un article [1] sur un afficheur à point qui m’a immédiatement remémoré un projet que j’avais réalisé il y a déjà quelques lustres. J’avais un appareil sur lequel il fallait brancher des microphones de différents types et de sensibilités variées. Chaque fois que j’en changeais, je devais modifier le niveau pour atteindre la même amplitude du signal de sortie. Il n’y avait pas de place sur l’appareil pour installer un vumètre mais assez pour accueillir une LED double de deux couleurs.
Pièce(s) jointe(s)
PDF download full
FR201412X002_project_47.pdf
