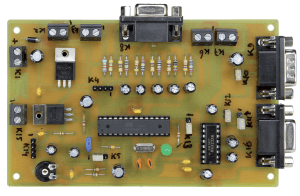

Transmettre au sol les données recueillies par un ballon-sonde n’est pas chose aisée. L’opération nécessite souvent un matériel complexe et coûteux, mais il existe des solutions bon marché, comme la carte présentée ici. Couplée à un émetteur radio standard et un récepteur GPS, elle peut relayer au sol jusqu’à six signaux analogiques et transmettre la position d’un ballonsonde. Ce projet n’est pas la douce rêverie d’un professeur Nimbus, il a déjà vu les nuages de près par deux fois !

  L’alimentation est traditionnelle, mais notez que pour le régulateur IC2 le classique 7805 n’est pas recommandé ici, car sa tension de déchet est élevée, environ 3 V. Avec la diode D1, il faudrait au moins 9 V sur la ligne de la pile. Un régulateur à faible chute de tension (LDO) comme le LM2940T-5 permet d’alimenter la carte avec une tension aussi basse que 6 V (minimum). 9 – 6 = 3 V ne semble pas énorme, mais la tension de la pile chute de façon sensible avec les températures négatives des hautes altitudes. Pour ne pas rencontrer de problèmes durant le vol, le mieux est d’utiliser une alimentation d’au moins 8 à 9 V, p. ex. avec 6 piles de 1,5 V en série. La consommation totale de la carte, unité GPS comprise, est inférieure à 60 mA.
