Comparées au câblage traditionnel, les cartes à circuit imprimé (ou PCB de l'anglais Printed Circuit Board) permettent de concevoir ses projets d’une façon professionnelle, rationnelle et compacte. Cependant, pour assurer un fonctionnement fiable, quelques considérations physiques de base sont à considérer lorsque des tensions élevées sont présentes, et/ou certaines pistes du circuit imprimé sont parcourues par des courants élevés. Dans cet article, nous allons passer en revue ce qu’il faut faire, mais plus important, ce qu’il ne faut pas faire !

Contexte

Les cartes à circuit imprimé (PCB) ont sans nul doute révolutionné la façon dont les circuits sont fabriqués. Les exemples les plus anciens de la mise en œuvre des PCB remonte à 1948, et depuis, la technique de leur réalisation a fait de grands progrès. Si vous êtes particulièrement intéressé par l’évolution de la technologie des circuits imprimés, vous pouvez vous rendre ici <span>.


Pcb f1

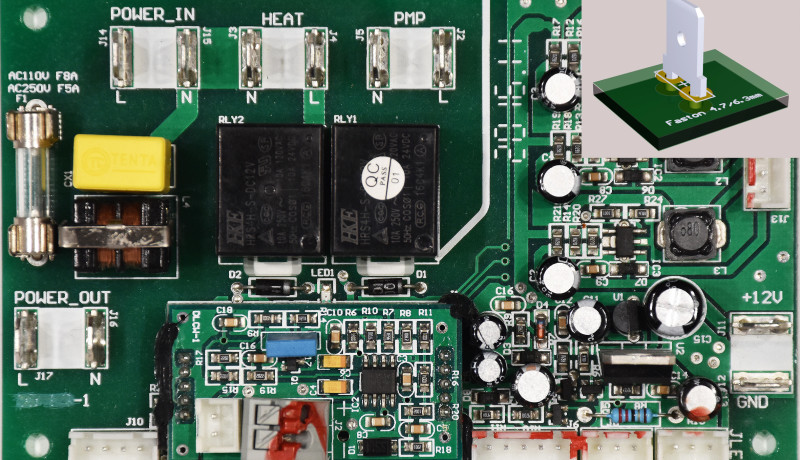

Figure 1. Vue de dessous du câ...
