Cet oscillateur accordable sert d’oscillateur auxiliaire pour la réception des ondes courtes. Il permet d’écouter des signaux sans porteuse propre à l’aide d’un récepteur AM classique. Il peut ainsi être utilisé pour la réception de signaux SSB, CWou numériques comme le FT8, à condition que la fréquence soit réglée précisément sur la porteuse. Un Raspberry Pi Pico, dont les entrées/sorties programmables (PIO) sont codées en assembleur, suffit à générer le signal RF.

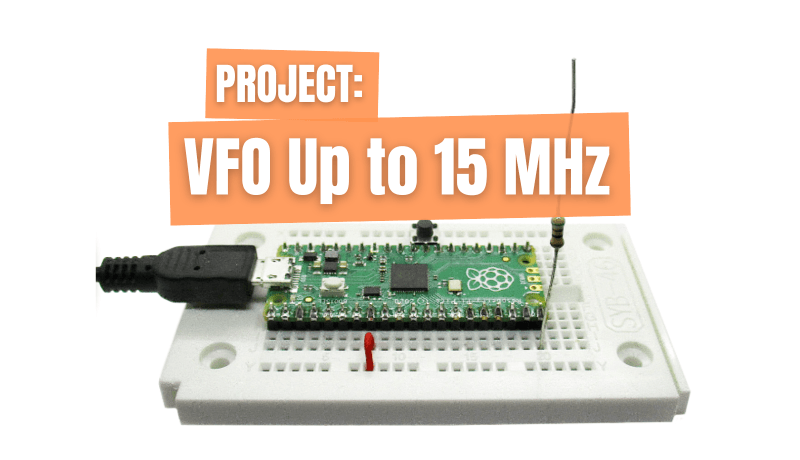

Une petite antenne, sous la forme d’une résistance reliée à la sortie GPIO15, émet le signal. Le signal RF est généré par un programme assembleur PIO nommé vfo.pio , simplement en activant et désactivant la broche via une boucle de comptage servant de délai. Le programme fonctionne à la fréquence d’horloge maximale, chaque instruction ne nécessitant qu’un seul cycle. Seules des boucles de comptage supplémentaires permettent de ralentir l’exécution. Ce délai peut être contrôlé depuis l’extérieur.


Le progr...
