Altimètre pour microfusée

Aller plus haut !

Altimètre pour microfusée
Altimètre pour microfusée

Connaitre l’altitude est souvent difficile lorsqu’il s’agit de microfusée ou de modèles réduits. En effet, le principal problème est le poids du système électronique embarqué qui doit être le plus faible possible.
Cet altimètre monté en CMS est aussi léger qu’une lettre (16 g) et il possède un enregistreur de données qui permet d’enregistrer la pression atmosphérique toutes les 25 ms jusqu'à 16 384 valeurs. Une fois le vol terminé, les données sont récupérées par une connexion série sur un ordinateur et affichées dans un tableur. Celui-ci effectue la conversion de la pression en mètres et trace la trajectoire de la fusée.



Correction

L'article parle d'un ADS1110 (IC3), ceci n'est pas correct. IC3 est un ADS1100.

Connectez-vous ici en tant qu'abonné pour lire l'article.

Ceci est un article RÉSERVÉ AUX MEMBRES. Vous avez besoin d'un abonnement pour lire cet article.

Avantages d'un abonnement
  • Accès illimité aux articles réservés aux membres​
  • 3 nouvelles éditions du magazine Elektor (numériques)​
  • Plus de 5000 fichiers Gerber​
  • 20% de réduction pour les membres sur les e-books (sur elektor.fr)​
  • 10% de réduction pour les membres sur les produits (sur elektor.fr)
Voir les offres
Disponible à partir de 6,33 € par mois.
Qu'est-ce qu'Elektor Exclusive ?

Matériaux

Info supplémentaire / Mise à jour

Charactéristiques
– Entièrement en CMS
– PIC16F88, programmé en Flowcode V4
– Utilisation de Tiny PIC Bootloader [2]
– Convertisseur A/N à 16 bits I²C ADS1100
– Mémoire EEPROM I²C 32 ko pour 5 min environ d’enregistrement
– Capteur de pression MPXH6115A6U
– Alimenté par pile 12 V
– Poids : 16 à 20 g

Liste des composants

Résistances :
R1 à R3 = 10 kOhm CMS 1206
R4 à R8 = 1 kOhm CMS 1206
Condensateurs :
C1, C2 = 100 ?F / 16 V, vertical au pas de 2,5 mm
C3 à C5, C7 = 100 nF CMS 1206
C6 = 47 nF CMS 1206
C8 à C11 = 1 ?F / 16 V, vertical au pas de 2,5 mm
Semi-conducteurs :
Capteur de pression = MPXH6115A6U (Freescale)
IC1 = PIC16F88-I/SO (SOIC-18), préprogrammé e-choppe réf. 100418-41 [1]
IC2 = 78L05 SOT89
IC3 = ADS1100-A0 IDBVT (Texas Instruments)
IC4 = 24LC256 SOIC-8
IC5 = ICL232 DIP16
D1 à D4 = LED CMS 1206
D5 = LED 3 mm
Divers :
BAT1= 12 V/50 mAh P23GA
K1 = barrette sécable male à 3 contacts au pas de 2,54 mm
K2 = barrette sécable male à 5 contacts au pas de 2,54 mm
K3 = barrette sécable femelle à 5 contacts au pas de 2,54 mm
K4 = embase sub-D 9 femelle

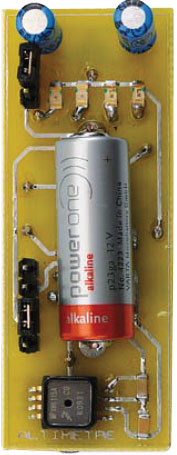

Platine altimètre
Platine interface RS-232
