Présentation de l'article

radio logicielle avec AVR (1)

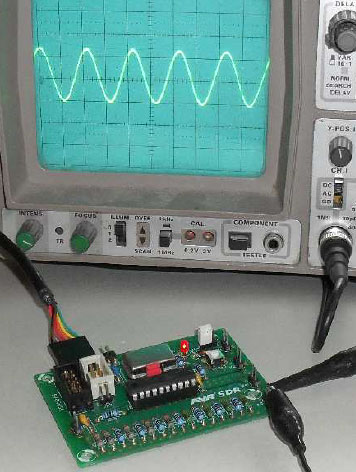

Parte 1: L’ATtiny en générateur de signal ultra précis pour SDR

radio logicielle avec AVR (1)
Les contrôleurs AVR d’Atmel sont très demandés, notamment parce que leurs outils de développement sont gratuits. Ces processeurs conviennent aussi pour le traitement du signal numérique, nous allons le voir dans cette série d’articles. Même les débutants suivront sans peine, l’information de base y est expliquée simplement. Fidèle à la tradition elektorienne, l’expérimental sera au cœur de l’action. Pour le matériel à construire soi-même, Elektor pense à votre confort et vous en propose une platine. Quant au logiciel, comme toujours, le code source est disponible sur notre site. En avant pour un générateur de signaux et bien davantage !
Le téléchargement de cet article est réservé aux membres abonnés d'Elektor.
Cliquez ici pour vous identifier.
Produits
Fichier Gerber

Le circuit imprimé de cet article est disponible sous forme d’un ou plusieurs fichiers Gerber. Seuls les membres de la communauté d’Elektor peuvent télécharger gratuitement ce(s) fichier(s). Avec ce(s) fichier(s), vous pouvez réaliser vous-même le circuit imprimé ou bien le faire faire.
Si vous souhaitez passer par un service en ligne, nous vous recommandons notre partenaire Eurocircuits. Nous faisons régulièrement appel à Eurocircuits pour nos prototypes et notre production en série.

Composants
Télécharger le BOM liste
La nomenclature (BOM, Bill of Materials) fournie par Elektor est une liste aussi complète que possible de fournisseurs pour les projets du labo d’Elektor. Elle est plus détaillée que la liste publiée dans le magazine. En outre, elle est mise à jour si nécessaire.
En tant que lecteur, vous pouvez télécharger cette nomenclature ici.
Résistances :
R1, R2, R19 = 1 k?
R5, R7, R9, R11, R13, R15, R17 = 10 k?
R3, R4, R6, R8, R10, R12, R14, R16, R18 = 20 k?
Condensateurs :
C1, C2 = 100 nF (100 V)
C3 = 10 nF
Semi-conducteurs :
D1 = diode Schottky BAT85
D2 = LED verte
IC1 = ATtiny2313-20PU
Divers :
S1 = bouton poussoir (micro)
K4, K5 = embase à 2 picots (2,54 mm)
JP3 = embase à 2 picots (2,54 mm) avec cavalier
JP1, JP2 = embase à 3 picots (2,54 mm) avec cavalier
K1, K2, K3 = 2x1 connecteur femelle coudé à 2 contacts
BOB = connecteur femelle coudé à 4 contacts
K6 = connecteur femelle pour ISP, 2x5 contacts
K7 = connecteur femelle pour ISP, 2x3 contacts
X1 = quartz 20 MHz (avec 4x support Harwin H3153F01)
BOB-FT232R-001 = convertisseur USB/TTL BOB (câblé et testé 110553-91)
Platine : 100180-1 ou kit complet 100180-71
