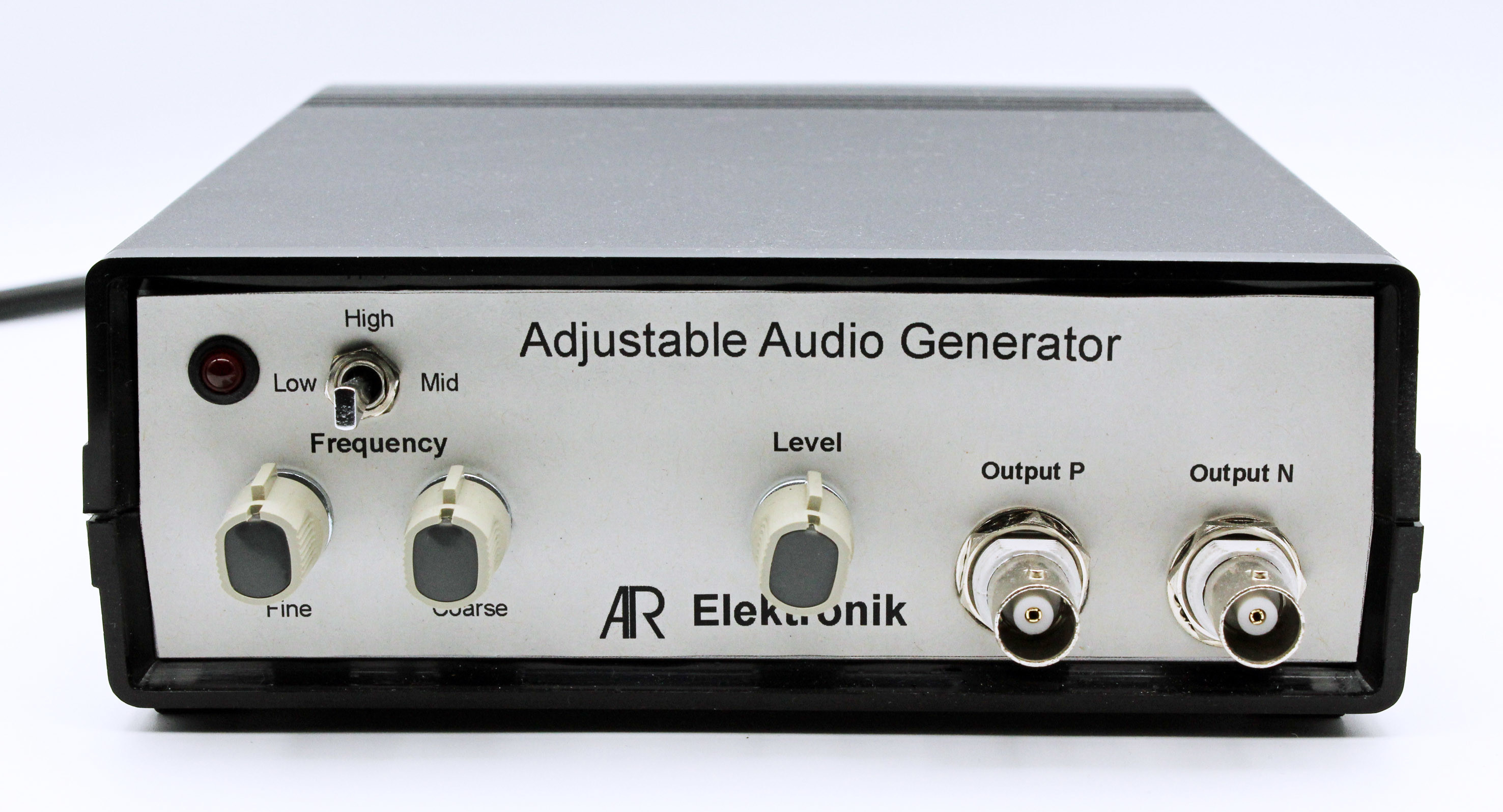

Liste des composants

Résistances

Sauf indication contraire :

MELF 0204 ou CMS à couche mince 1206, contour, tolérance de 1

R1 = 100 Ω

R2 = 510 Ω

R3 = 150 Ω

R4, R6, R8, R12 = 2,87 k

R5 = 200 Ω, potentiomètre vertical multitour

R7 = 2 k2

R9 = 0 Ω, CMS 0603

R10, R21 = non montés

R11, R22 = 2 k2

R13 = 1 k5

R14, R64 = 0 Ω

R15 = 4,22 k

R16 = 2,15 k

R17 = 1 k Potentiomètre linéaire double, tige de 4 mm

R18 = 10 k Potentiomètre linéaire double, tige de 4 mm

R19, R20, R26, R27, R44, R45 = 4,7 k, CMS 0603

R23, R24, R28, R29, R46…R49 = 10 k, CMS 0603

R25, R53, R56, R60…R62 = 220 Ω

R30, R31 = 1 k, CMS 0603

R32, R33 = 47 Ω, CMS 1206

R34 = 3,3 k

R35, R36, R40 = 8,2 k, CMS 0603

R37 = 470 Ω, CMS 0603

R38 = 100 Ω, CMS 0603

R39 = 100 k, CMS 0603

R42 = 100 k, potentiomètre de réglage vertical multitours

R43 = 27 k, CMS 0603

R50 = 2,2 k, CMS 0603

R51 = 5,1 k, CMS 0603

R52 = 10 k, potentiomètre linéaire tige 4 mm

R54, R55, R57…R59 = 3,3 k

R63 = 1,1 k

R65 = 4,7 k, câblé à la main*

Condensateurs

C1, C7 = 39 n, COG, SMD 0805

C2, C8 = 100 n, COG, SMD 1206

C3, C11 = 1n2, COG, SMD 0603

C4, C12 = 33 n, COG, SMD 0805

C5, C9 = 680 p, COG, CMS 0603

C6, C10 = 15 n, COG, CMS 0603

C13, C14 = 2 200 µ / 16 V, électrolytique pas de 5 mm, ø 13 mm,

C15…C18, C22…C28, C30…C32, C34, C35 = 100 n, X7R, CMS 0603

C19, C20, C33, C36…C38, C40…C43 = 22 µ / 20 V, Tantale, SMC B

C21 = 220 µ / 16 V, électrolytique pas de 5 mm, ø 10,5 mm

C44 = 3n3, X7R, CMS 0603

C45, C46 = 10 µ / 25 V, CMS 1206

C47 = 1 µ / 25 V, CMS 1206

C48 = 47 p, CMS 0603

C50 = 10 µ / 25 V, CMS 1206, câblé manuellement*

Semi-conducteurs

B1 = Pont redresseur, B40C1000, DIL

D1…D5 = 1N4148, DO214AC

D5…D7 = SK34, DO214AC

D8, D9 = BAV199 ou BAV99, SOT23

IC1…IC3, IC9 = OPA2210, SOIC8

IC4 = 7812, TO220

IC5 = 7912, TO220

IC6 = 7805, TO220

IC7, IC8 = TL072, SOIC8

IC10 = NSL-32SR3*

LED1, LED2 = LED, SMD 0805

Q1…Q5 = 2N3904, SOT23

Q6 = 2N3904, SOT23, câblé manuellement*

VR1 = TL431, TO92

Divers

F1 = Porte-fusible 20 mm monté sur circuit imprimé 250 mA. JP1, JP3, JP4, JP7, JP8 = Barrette de broches à 2 voies, pas de 0,1″ JP2, JP5 =

F1 = Porte-fusible 20 mm 250 mA monté sur circuit imprimé.

JP1, JP3, JP4, JP7, JP8 = Connecteur à 2 voies, pas de 0,1″.

JP2, JP5 = Connecteur à 4 voies, pas de 0,1″.

JP6 = Connecteur à 3 voies, pas de 0,1″.

K1, K2, K3, K4 = relais CMS, 5 V, Coto Technology 9802-05-00

TR1 = transformateur secteur monté sur circuit imprimé, 2 × 12 V / 3,6 VA, Gerth 387.24.2

X1 = bornier à 3 voies, pas de 5 mm, AK300/3

X2 = bornier à 2 voies, pas de 5 mm, AK300/2

X3, X4 = prise BNC montée sur circuit imprimé, par exemple AMP 227161 BNC

2× 1 pôle. Commutateur à 3 positions

3× boutons de commande pour potentiomètres à tige de 4 mm

Circuit imprimé

* voir texte
