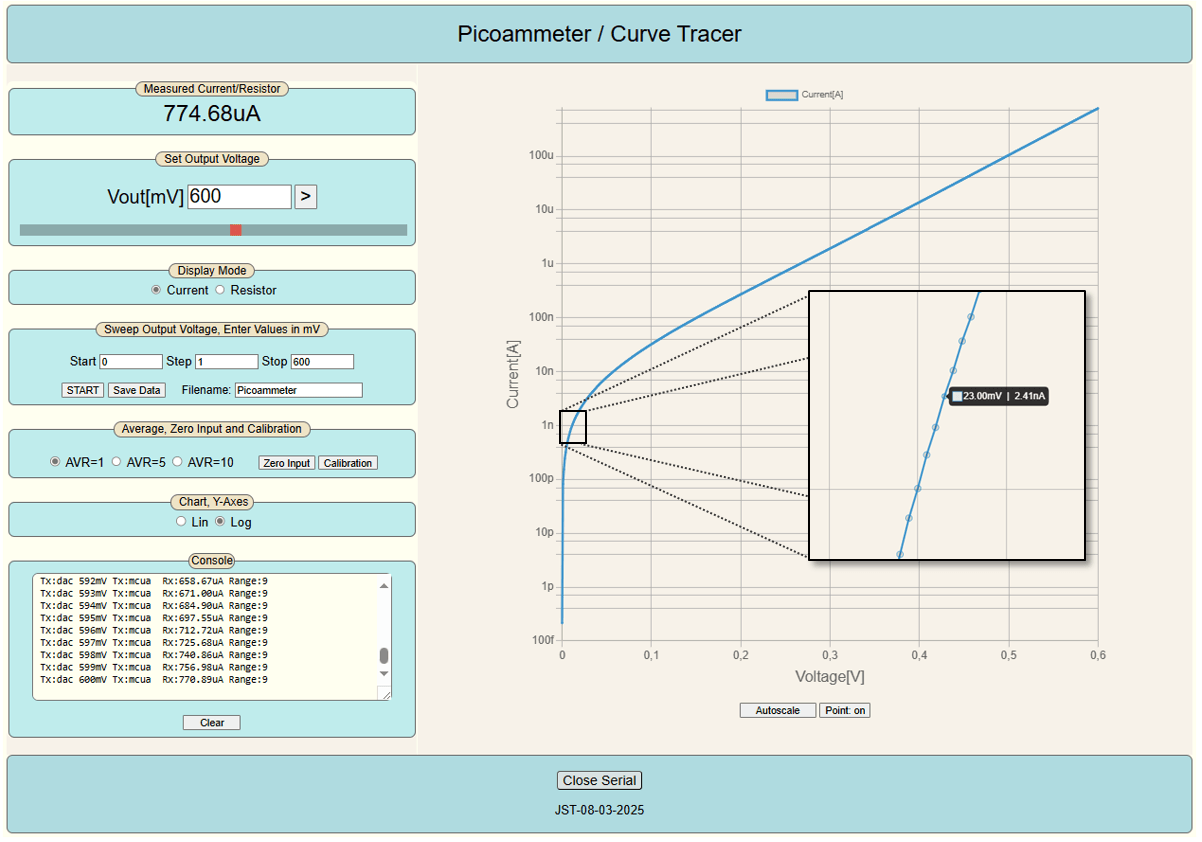

Liste des composants – Picoampèremètre

Résistances
(Toutes traversantes, 5 %, 0,25 W, sauf indication contraire)
R1, R18, R19, R24 = 1 kΩ
R2, R9 = 1 MΩ, 1 %
R3 = 1 GΩ, 1 %
R4, R5 = 1 MΩ
R6 = 560 Ω
R7 = 50 kΩ, ajustable ()
R8 = 10 kΩ
R10 = 1,5 MΩ, 1 %
R11 = 120 kΩ, 1 %
R12 = 100 Ω, 1 %
R13 = 10 kΩ, 1 %
R14, R15, R23, R28 = 100 kΩ, 1 %
R16 = 27 kΩ
R17 = 4,7 kΩ
R20, R22 = 33 kΩ
R21 = 2 kΩ, ajustable ()
R24 = 1 kΩ
R25 = 0 Ω
R26 = 10 MΩ
R27 = 22 kΩ, ajustable ()
R29 = 470 Ω
R30, R31 = 100 Ω
() Série Vishay T93XA, potentiomètres multitours cermet

Condensateurs
C1 = 100 pF, SMD 1206, film ou NP0
C2 = 10 µF, SMD 1206, X7R
C4, C6…C11 = 100 nF, SMD 1206, X7R
C3 = 10 µF, SMD 1206, X7R

Semi-conducteurs
D1 = BAV199, SMD (optionnel)
D2, D3 = 1N4148, traversant
IC1, IC2 = LMC6482, boîtier DIL
IC3 = DG412DJN, boîtier DIL
IC4 = ADS1113, module adaptateur SMD vers DIL
IC5 = DAC8830, module adaptateur SMD vers DIL
IC6 = TL431C, boîtier TO-92
Q1, Q2 = 2N7000, MOSFET canal N

Modules
ESP32 = Module NodeMCU ESP32 WiFi + Bluetooth
(ex. Reichelt, réf. commande : DEBO JT ESP32)
OLED = Écran OLED SSD1306 0,96", interface I2C, 128 × 64 px
(ex. AZ-Delivery)

Divers
JP1…JP6, JP13 = connecteurs femelles coudés 1 × 1 pin
JP12 = connecteur femelle coudé 1 × 4 pin
JP7 = connecteur femelle coudé 1 × 2 pin
JP8, JP9 = connecteurs femelles coudés 1 × 15 pin
JP10, JP11 = connecteurs femelles coudés 1 × 3 pin
K1, K2 = relais COTO 9011-05-11

Liste des composants – Alimentation

Résistances
(Toutes traversantes, 1 %, 0,25 W, sauf indication contraire)
R1, R2 = 33 Ω, 5 %
R3 = 470 Ω
R4, R5 = 2,2 kΩ
R6 = 1,2 kΩ
R7 = 68 kΩ
R8 = 6,8 kΩ

Condensateurs
C1 = 1 µF, 50 V, X7R
C2, C3 = 100 µF, 25 V, Ø 10 mm
C4, C5 = 100 nF, SMD 1206

Semi-conducteurs
D1, D2 = BAT42, traversant
IC1 = LM337, boîtier TO-92
IC2 = LM317, boîtier TO-92

Divers
M1 = MT3608, convertisseur DC/DC step-up
JP1 = connecteur mâle coudé 1 × 1 pin
JP2 = connecteur mâle coudé 2 × 2 pins
JP3, JP4 = connecteurs mâles coudés 1 × 3 pins
