Bobines de 2 à 5 MHz pour régulateurs à découpage
Bobines de 2 à 5 MHz pour régulateurs à découpage
Alors que les appareils se miniaturisent de plus en plus, les alimentations à découpage doivent aussi se faire minuscules pour s'adapter à un espace désormais compté. Ce qui est synonyme de fréquences de commutation plus élevées. Coilcraft vient ainsi de présenter une nouvelle gamme de bobines miniatures pour régulateurs à découpage offrant une plage de fonctionnement comprise entre 2 et 5 MHz pour de fortes intensités de courant.

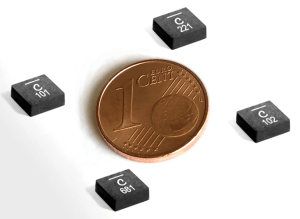

Plus les bobines sont petites, moins elles stockent d'énergie magnétique par période. La fréquence et l'intensité doivent donc être plus fortes pour utiliser des valeurs d'inductances plus faibles. La nouvelle série d'inductances XEL50xx de Coilcraft mesure à peine 5,28 x 5,48 mm, pour une hauteur maximale de 3,2 mm. Les séries disponibles actuellement sont les versions XEL5020 et XEL5030. Une troisième version (XEL5050) devrait sortir au deuxième trimestre 2018.

La série XEL5020 comporte six valeurs d'inductances (0,1 à 1 μH), avec des intensités atteignant 12 à 39 A, et une résistance de 2 à 12 mΩ, le tout pour une hauteur de 2,1 à 2,2 mm. Le type XEL5020-381ME, par exemple, affiche 0,38 μH pour 4,8 mΩ, avec un courant de saturation de 22 A et une résonance série de 89 MHz. Un fonctionnement sous une intensité de 12 A produira une hausse de température de 20 °C (15 A = 40 °C). La série XEL5030 offre pour sa part 10 valeurs (0,13 à 4,7 μH) et un courant maximal de 44 A.

Selon Coilcraft, toutes les bobines proposées sont conformes à la norme AEC-Q200 Grade 1 (température ambiante : - 40 à + 125 °C), avec une température maximale de composant de + 165 °C. Elles sont donc également adaptées pour le secteur automobile et les environnements aux conditions agressives. De plus, leur construction composite permet de minimiser le bourdonnement audible. Comparé à la série 20, la série 30 affiche une hauteur de près de 3 mm et la série 50 correspondante, une hauteur de 5 mm. Les trois bénéficient du même encombrement et sont donc interchangeables sur une carte.
