Vous avez besoin d'une alimentation de labo pro ? Ils existe des multitudes d'alimentations — depuis les adaptateurs basiques jusqu'aux équipements de labo sophistiqués. Bien que beaucoup d'options courantes soient suffisantes pour les projets électroniques standards, obtenir une grande stabilité, une régulation précise et une performance fiable sont souvent liés à un prix conséquent. Et si vous pouviez construire cette alimentation haut de gamme vous-même?

Alimentation à Faire Soi-Même

Pour les passionnés d'électronique comme pour les professionnels, posséder une petite alimentation ajustable avec une gamme de tension de 1 à 12 V et un courant de sortie d'environ 1 A est inestimable. Bien que les alimentations de labo abordables soient largement disponibles, leur qualité varie et les modèles bon marché font souvent des concessions sur l'efficacité et la longévité. Alors, comment trouver le juste milieu entre le prix et la performance ? Vous pouvez le faire avec un peu de préparation.

Pro lab power supply circuit
Le schéma de l'alimentation de labo est assez important même sans l'afficheur et la partie contrôle. Cliquez pour voir le PDF
Le module de l'alimentation de labo à haute performance consiste en un étage d'entrée par régulateur à découpage avec une isolation galvanique et un étage de sortie par régulateur linéaire. Ce système est alimenté par une source de grande puissance de 12-V. Les deux régulateurs ainsi que le microcontrôleur qui contrôle tout, sont assemblés sur un PCB unique, tandis que l'afficheur et les éléments de contrôle sont sur un second PCB. Le résultat est un module compact et plusieurs de ces modules peuvent être installés dans un rack traditionnel de 19” et alimentés ensemble par une alimentation de PC.

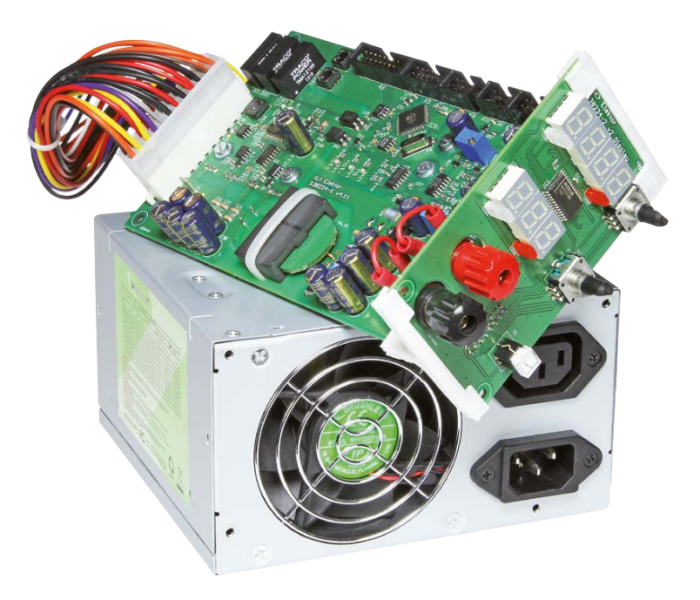

Lab power supply elektor
Alimentation de Labo
Les caractéristiques du projet :

• Alimentation de labo performante avec pré-régulateur à découpage
• Fonctionne à partir de la sortie 12 V d'une alimentation de PC
• Rendement jusqu'à 70%
• Complète isolation électrique avec plusieurs modules
• Tension de sortie 0 - 30 V, ajustable par pas de 10 mV
• Courant de sortie 0 - 1 A, ajustable par pas de 10 mA
• Tension et courant affichés par afficheurs à LED
• Bonne régulation en charge
• Faible dérive
• Bouton d'arrêt rapide

Projet de l'Alimentation de Labo

L' article, “Professional Lab Power Supply,” est paru dans la revue Elektor de Septembre 2014. L'article original est en accès libre pendant les deux semaines suivant la publication de ce nouvel article. Si vous démarrez un projet similaire, pensez à partager vos avancées sur la plateforme Elektor Labs !

Je m'abonne
Abonnez-vous à la balise thématique Alimentations pour être averti dès qu'une information relative à ce sujet sera publiée par Elektor !
Note de l'éditeur : Cet article a été publié une première fois dans l'édition 2014 de la Revue Elektor. Certains composants, PCBs, produits, et/ou liens peuvent ne plus être disponibles aujourd'hui. Néanmoins, nous pensons que le contenu est une ressource précieuse et nous espérons qu'il vous inspirera pour commencer de nouveaux projets dans votre atelier.
