Commande de grille avec isolation galvanique

26 novembre 2018, 09:58
Le circuit de commande de FET à double canal assure une isolation atteignant 1700 V.
Le circuit de commande de FET à double canal assure une isolation atteignant 1700 V.

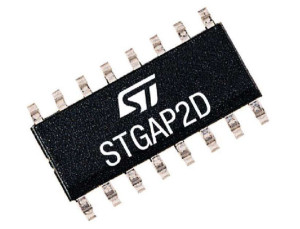

Le STGAP2DM est le deuxième circuit de commande de FET à double canal de la gamme STGAP2 de STMicroelectronics disposant d'une isolation galvanique. Il accepte des entrées de commande basse tension pour piloter deux canaux de sortie isolés, utilisables pour une commande de grille unipolaire ou bipolaire.

L'isolation électrique intégrée du STGAP2DM résiste à des tensions atteignant 1700 V, assurant ainsi un niveau élevé de sécurité. En outre, l'isolation galvanique intégrée simplifie la conception des systèmes et permet de réaliser des circuits moins denses en composants, optimisant ainsi l’espace occupé sur le circuit imprimé. Les deux sorties à 26 V d’excursion totale, avec un courant de commande de 4 A, sont également adaptées pour les contrôleurs de moteurs industriels et les convertisseurs de fréquences hautes performances. Parmi les autres applications possibles, figurent les chargeurs de batteries, le soudage et les systèmes de chauffage par induction, outre les alimentations et convertisseurs universels.

Les fonctions de sécurité intégrées permettent de simplifier la conception des circuits et contribuent à la fiabilité du produit fini. Le circuit électronique possède des broches Brake et Shutdown spécifiques, auxquelles s’ajoutent une protection thermique et un verrouillage UVLO (Under-Voltage Lockout) pour éviter que les sorties soient actives simultanément. Le composant vérifie l’activité en entrée pour pouvoir passer en mode veille et réduire ainsi la consommation d’énergie.

Les entrées sont compatibles avec les niveaux de logique TTL / CMOS (3,3 V / 5V) au profit d’un interfaçage simple et polyvalent avec les circuits du contrôleur. Avec un temps de propagation d’à peine 80 ns entre l’entrée et la sortie, le composant est adapté pour traiter les signaux PWM (modulation de largeur d'impulsions) en haute fréquence, ce qui permet de réaliser des commutations extrêmement précises. Déjà au stade de la production, le circuit de commande STAGP2DM est proposé en boîtier SO-16 avec un brochage optimisé pour simplifier l’implantation sur les cartes. Le prix unitaire commence à 2,17 $ (pour des commandes de mille unités)
