Élévateur DC/DC synchrone 60 V, polyphase, à MOSFET-N

10 décembre 2013, 14:38
Élévateur DC/DC synchrone 60 V, polyphase, à MOSFET-N
Élévateur DC/DC synchrone 60 V, polyphase, à MOSFET-N

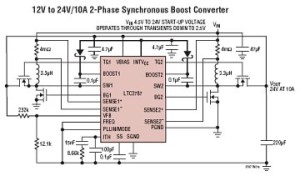

Linear Technology Corporation annonce les versions de classes H et MP du LTC3787. Ce contrôleur DC/DC élévateur, synchrone, à sortie deux phases, de forte puissance, dans lequel les diodes élévatrices sont remplacées par des MOSFET canal N de haut rendement, autorise la suppression du radiateur normalement requis dans les convertisseurs élévateurs de puissances moyennes à élevées.  Le LTC3787 peut fournir une tension de sortie de 24 V à 10 A, à partir d’une tension d’entrée de 12 V, avec un rendement pouvant atteindre 97 %. Sa consommation en veille de 135 µA, lorsqu’il est configuré en Burst Mode®, sera appréciée dans les applications de l’automobile et des secteurs industriels et médicaux. Ces versions de classes H et MP sont garanties pour fonctionner, respectivement, sur les gammes de températures de jonction de –40 °C à 150 °C et –55 °C à 150 °C.

Le LTC3787 fonctionne sur une gamme de tensions d’entrée de 4,5 V à 38 V au démarrage, il continue à fonctionner jusqu’à 2,5 V après le démarrage et peut réguler une tension de sortie jusqu'à 60 V. De robustes étages de puissance peuvent commander les grilles des MOSFET canal N de 1,20 Ω, présents sur la puce, avec des temps de montée très courts. L’architecture à mode courant, la sortie d’horloge et la modulation de phase du composant permettent une mise en parallèle facile de plusieurs composants, pour un fonctionnement jusqu’à 12 phases. Le LTC3787 fonctionne sur une fréquence synchronisée par boucle à verrouillage de phase, de 75 kHz à 850 kHz, ou sur une fréquence fixe pouvant être sélectionnée de 50 kHz à 900 kHz.
