MOSFET avec résistance passante de seulement 480 µΩ

19 décembre 2017, 17:48

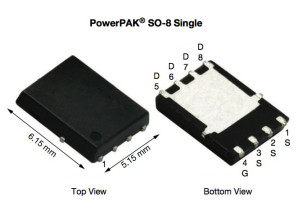

MOSFET de puissance SiRA20DP.
Illustration : Vishay.
MOSFET de puissance SiRA20DP.
Illustration : Vishay.
Avec une tension drain-source maximale de 25 V et une capacité de grille relativement faible de 61 nC, le MOSFET de puissance SiRA20DP de Vishay propose une résistance typique à l'état passant inférieure à 0,5 mΩ pour une tension drain-source de 10 V.

Ses autres caractéristiques techniques sont les suivantes : courant de pointe de 500 A pendant 100 µs et courant permanent admissible de 100 A. Les diodes SD inverses supportent un courant de pointe de 300 A et un courant permanent de presque 100 A. Pour une tension de grille de 10 V, la résistance passante n'est que de 580 µΩ. Pour une tension de grille de 4,5 V seulement, la résistance passante typique monte à 650 µΩ (max. 820 µΩ).

Le MOSFET est livré dans un petit boîtier SO-PowerPAK de 5 x 6 mm à huit broches avec couche de dissipation thermique à l'arrière. Les applications typiques sont la commande de moteurs basse tension de moyenne puissance, les régulateurs à découpage à haute efficacité pour les alimentations sur batterie ou encore les convertisseurs de tension pour l'alimentation des rails basse tension des processeurs récents.
