Trois projets avec le 555 : générateur d'impulsions sonores, testeur de continuité et régulateur de température

Le circuit intégré 555, introduit au début des années 1970, reste l'une des puces analogiques les plus emblématiques et les plus utilisées en électronique. Explorons son attrait durable à travers quelques projets simples et entièrement testés basés sur le 555. Aucune programmation requise.

Pourquoi des projets avec le 555 ?

Simple : les projets avec le 555 sont intéressants et instructifs !

Le week-end dernier, en lisant le livre de Dogan Ibrahim, The Book of 555 Timer Projects, je suis tombé sur quelques circuits amusants et pratiques qui méritaient d'être partagés. Dans cet article, je présente trois projets qui illustrent l’attrait durable du célèbre circuit intégré 555. Dans les sections suivantes, je cite des passages du livre, publié par Elektor.

Projet 1 : Générateur d’Impulsions Sonores

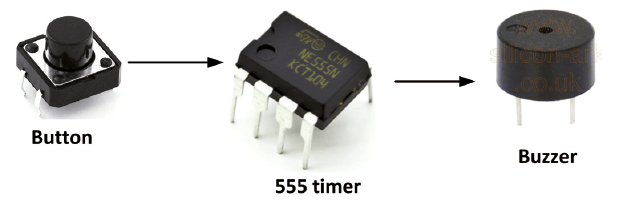

Ce circuit comprend un bouton-poussoir et un buzzer. Il génère une tonalité de fréquence fixe pendant une durée déterminée après avoir appuyé puis relâché le bouton-poussoir.

Le circuit est configuré en astable avec une fréquence fixe de 296 Hz (cela peut être facilement modifié en changeant les résistances de temporisation R1 et R2, et C1). La broche de réinitialisation (broche 4) est reliée au bouton. Lorsque l'interrupteur n'est pas encore appuyé, la broche 4 est à un faible voltage, ce qui provoque la réinitialisation du timer et la sortie est forcée à l’état bas. En appuyant sur le bouton, la broche Reset est reliée au +9 V, ce qui permet de générer la tonalité et de l’envoyer au buzzer. En même temps, le condensateur C2 se charge à travers R3. Relâcher le bouton déconnecte la broche Reset
de l’alimentation, mais elle est maintenue à l’état haut par le condensateur chargé et la tonalité continue. Après un certain temps, C2 se décharge en dessous du niveau requis pour que la réinitialisation soit active et la sortie est forcée à l’état bas, ce qui arrête la tonalité. Augmenter la valeur de C2 augmente la durée de l’impulsion sonore. De même, diminuer la valeur de C2 réduit la durée de l’impulsion sonore.
  Liste des composants :


• 1× puce 555 timer
• 1× résistance 4,7 kΩ
• 1× résistance 22 kΩ
• 1× résistance 5,6 kΩ
• 1× résistance 10 kΩ
• 1× condensateur 0,1 μF
• 1× pile 9 V
• 1× clip de pile
• 1× plaque d’essai (breadboard)
• 1× buzzer

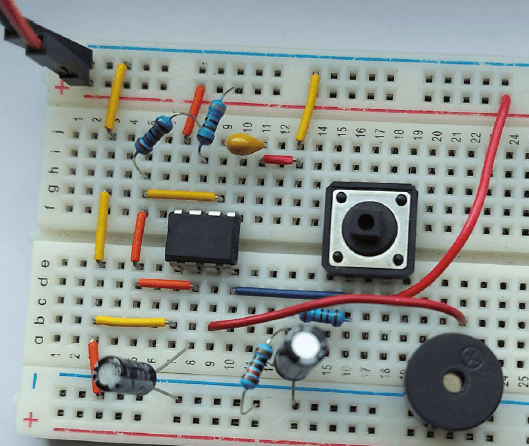

  L’image ci-contre montre le projet réalisé sur une breadboard. Pour le tester, connectez la pile au circuit. Appuyez puis relâchez le bouton, et vous devriez entendre une brève impulsion sonore du buzzer.

Projet 2 : Testeur de Continuité

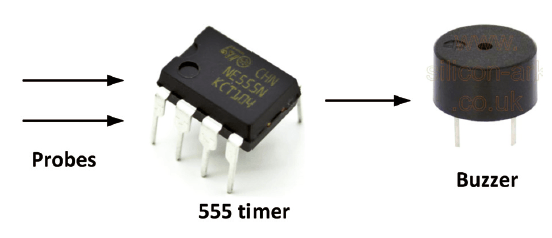

Voyons un circuit testeur de continuité avec une sortie buzzer passif. Le circuit est un oscillateur astable avec une fréquence légèrement supérieure à 2 kHz. Le buzzer retentit lorsque les sondes détectent la continuité.
  Le calculateur en ligne est utilisé pour calculer les composants de temporisation pour environ 2 kHz en sortie, et ils sont :

R1 = 10 kΩ
R2 = 10 kΩ
C1 = 20 nF

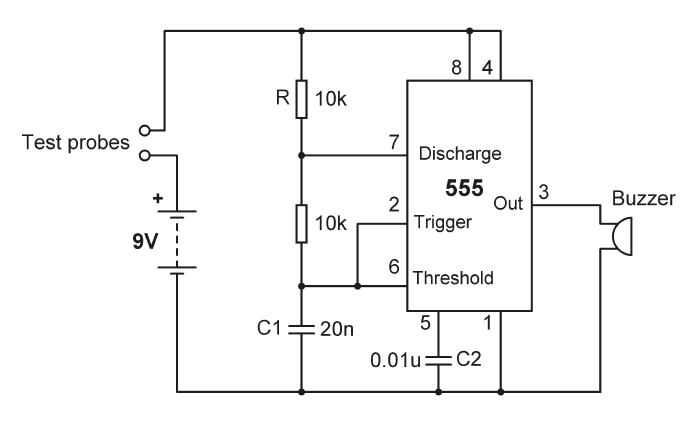

Voir le schéma du circuit.
  Les composants incluent :


• 1× puce 555 timer
• 2× résistance 10 kΩ
• 1× condensateur 20 nF
• 1× buzzer passif
• 1× condensateur 0,01 μF
• 1× pile 9 V
• 1× clip de pile
• 1× breadboard

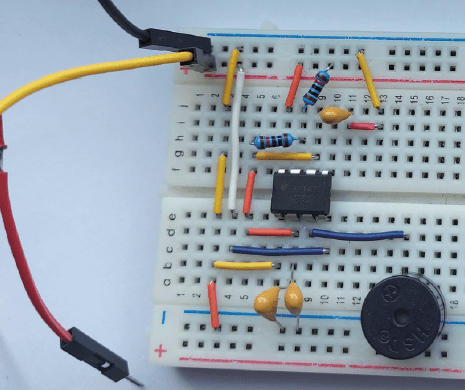

  Le projet a été réalisé sur une petite breadboard. Remarque : deux condensateurs de 10 nF en parallèle sont utilisés dans le projet. Pour tester, connectez le circuit à une pile. Le buzzer doit sonner lorsque les sondes se touchent.

Projet 3 : Régulateur de Température

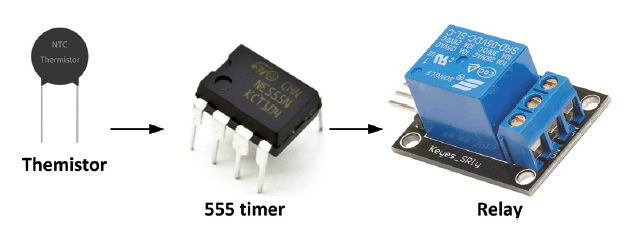

Vous avez besoin d’un régulateur de température ? Pour ce projet, une thermistance est utilisée pour mesurer la température. La thermistance est placée dans une pièce fermée (ou un four). Un relais est connecté à la sortie du 555 timer, qui active un chauffage lorsqu’il est en marche. Le relais s’active lorsque la température est inférieure à la valeur définie. Lorsque la température dépasse la valeur définie, le relais se désactive, ce qui coupe le chauffage pour faire baisser la température. Ce processus se répète avec le relais qui s’allume et s’éteint pour réguler la température dans la pièce.

La thermistance est connectée à la partie supérieure du timer 555. Lorsque la température est basse, la résistance de la thermistance est très élevée et la tension au point de jonction des broches 2 et 6 est haute. Ainsi, la sortie du timer est basse, ce qui active le buzzer. Lorsque la température atteint le seuil, la tension aux broches 2 et 6 baisse, et la sortie du timer passe à l’état haut, ce qui désactive le relais et le chauffage.

Le projet comprend les composants suivants :


• 1× puce 555 timer
• 1× potentiomètre 47 kΩ
• 1× relais 5 V
• 1× condensateur 0,01 μF
• 1× buzzer actif
• 1× pile 9 V
• 1× clip de pile
• 1× breadboard
• 1× thermistance

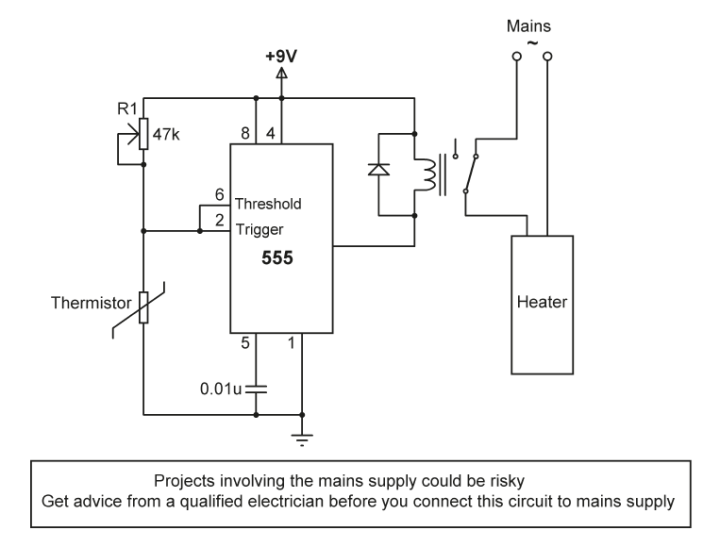

Voir le schéma du circuit. Remarquez que le relais est connecté en mode "current sinking".
Pour tester le projet, ajustez le potentiomètre de manière à ce que le relais se désactive lorsque la température souhaitée est atteinte.

Plus de projets 555

Vous souhaitez plus de projets avec le 555 ? Consultez le livre, The Book of 555 Timer Projects. Avez-vous des projets 555 à partager ? Si oui, veuillez les publier sur la plateforme en ligne Elektor Labs — c’est gratuit !
