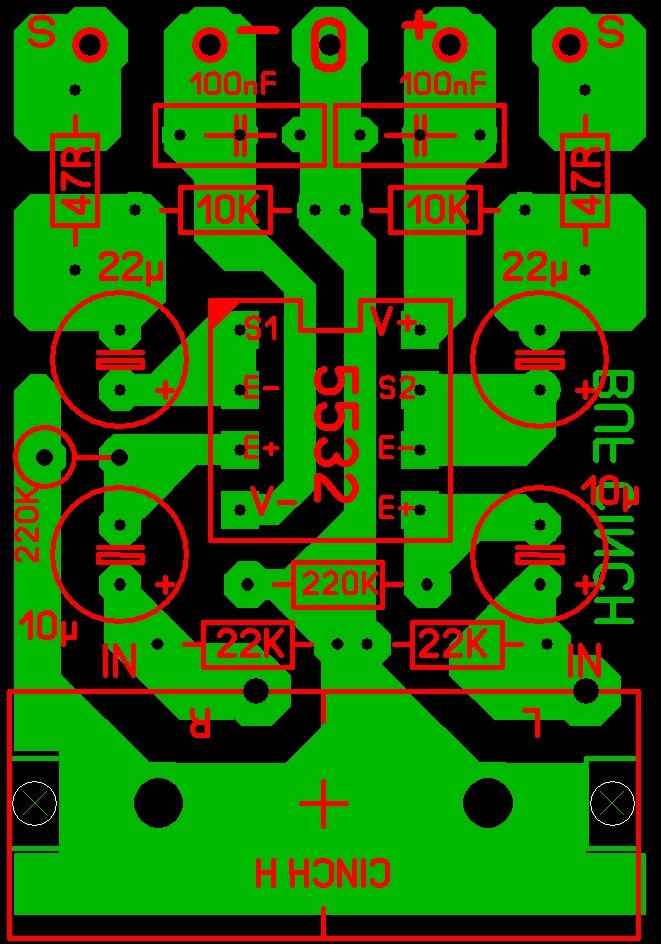

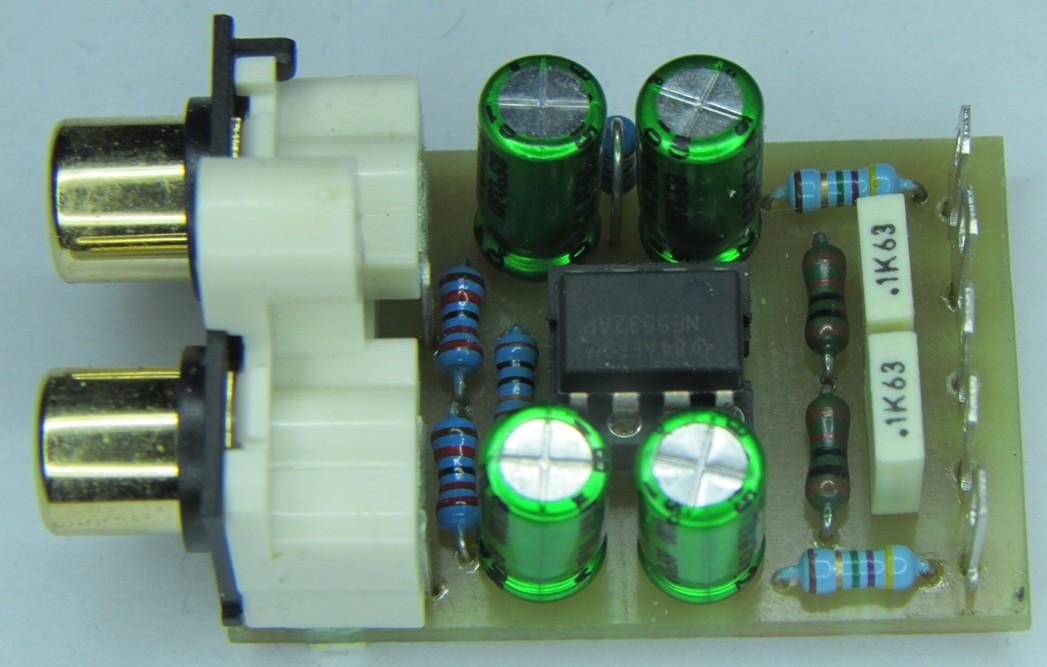

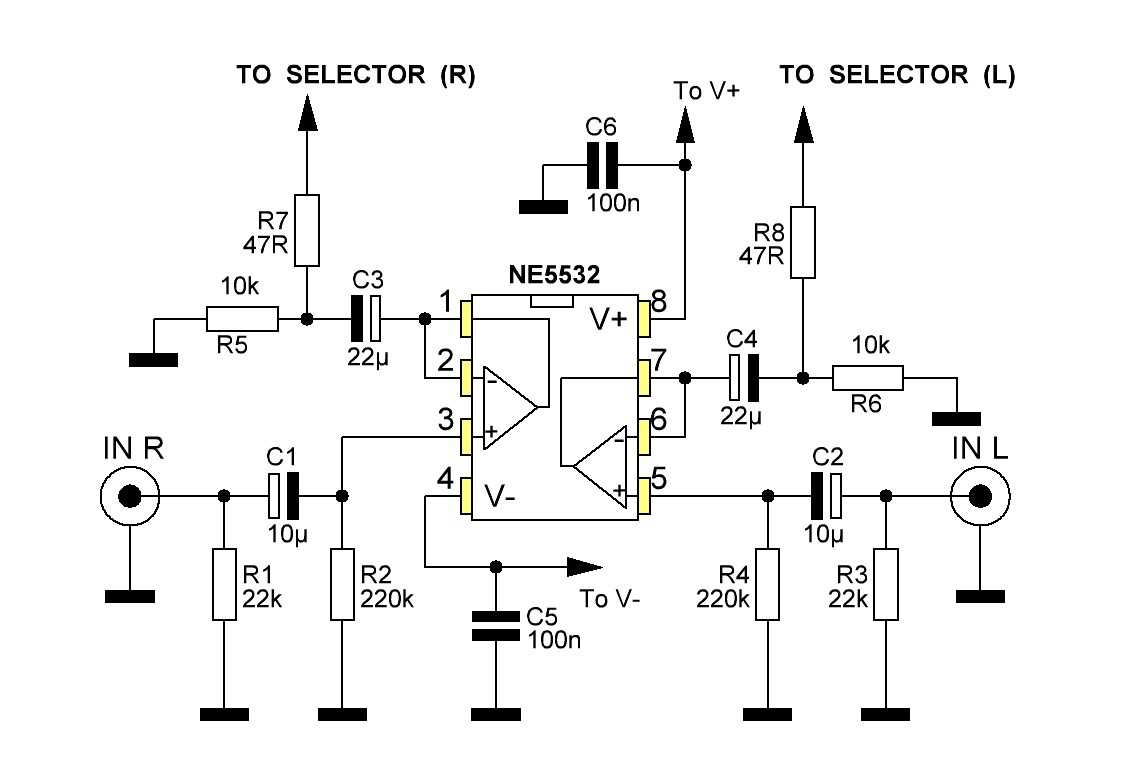

In hi-fi preamplifiers, the source selector is often designed with the switch located on the rear panel, closest to the input connectors. This necessitates a long lever for operation from the front panel.

The virtual ground system I propose is very simple to use. No audio signal passes through the selector. It controls each channel relay with a 12V DC voltage.

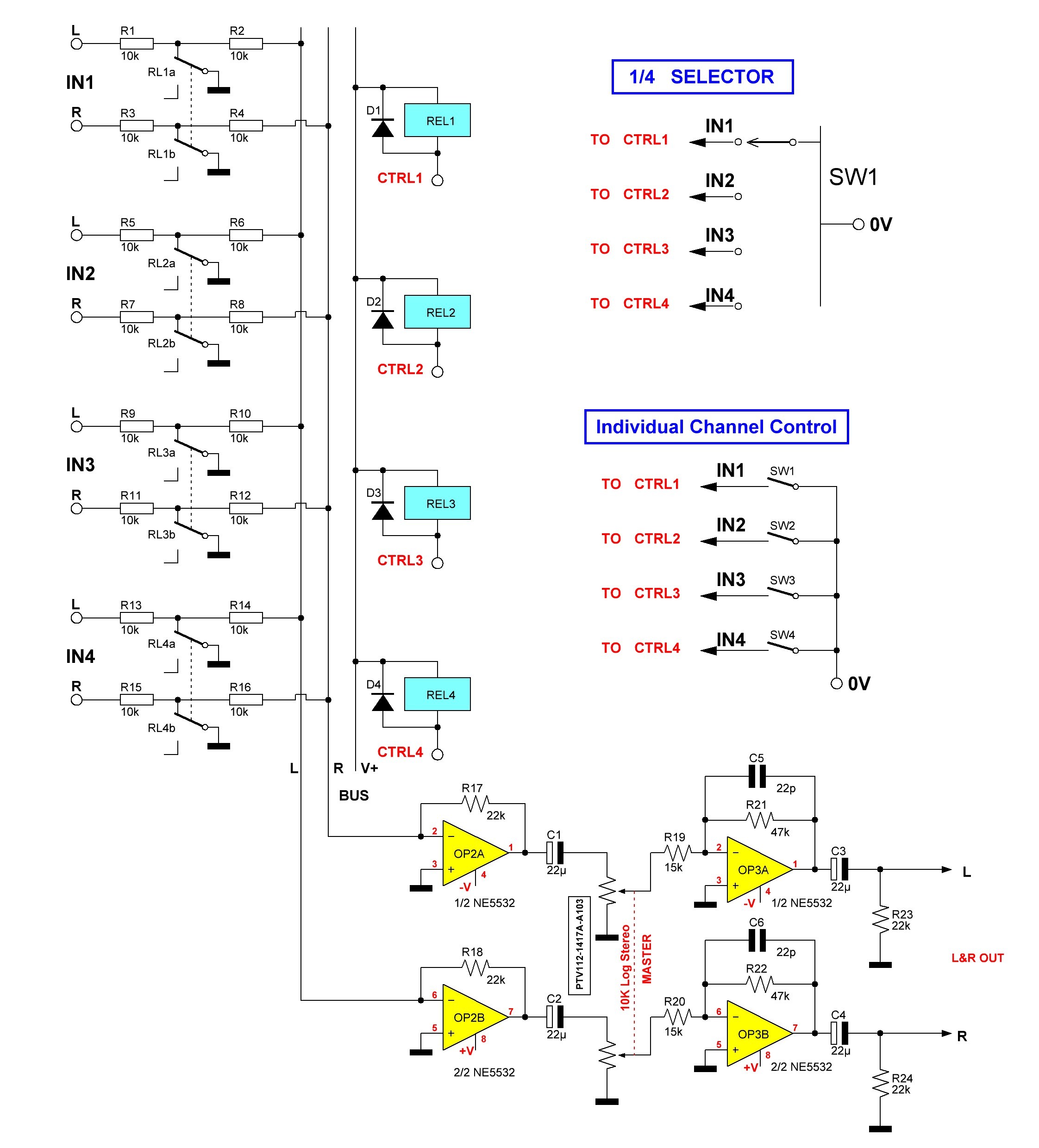

At rest, the relays are muted. For channel 1, for example, R1 and R3, each with a value of 10K, ground the signal without overloading the upstream circuitry. When RL1 is active, the ground connections are released, and R1 and R2 are connected in series (20K) to power the bus connected to op-amp 2B, configured as an inverting amplifier. The gain of op-amp 2B is calculated using the following method: A = -(R18/R1+R3), or +/-1. The following circuit (OP1B) is a 10dB gain compensator after the master volume.

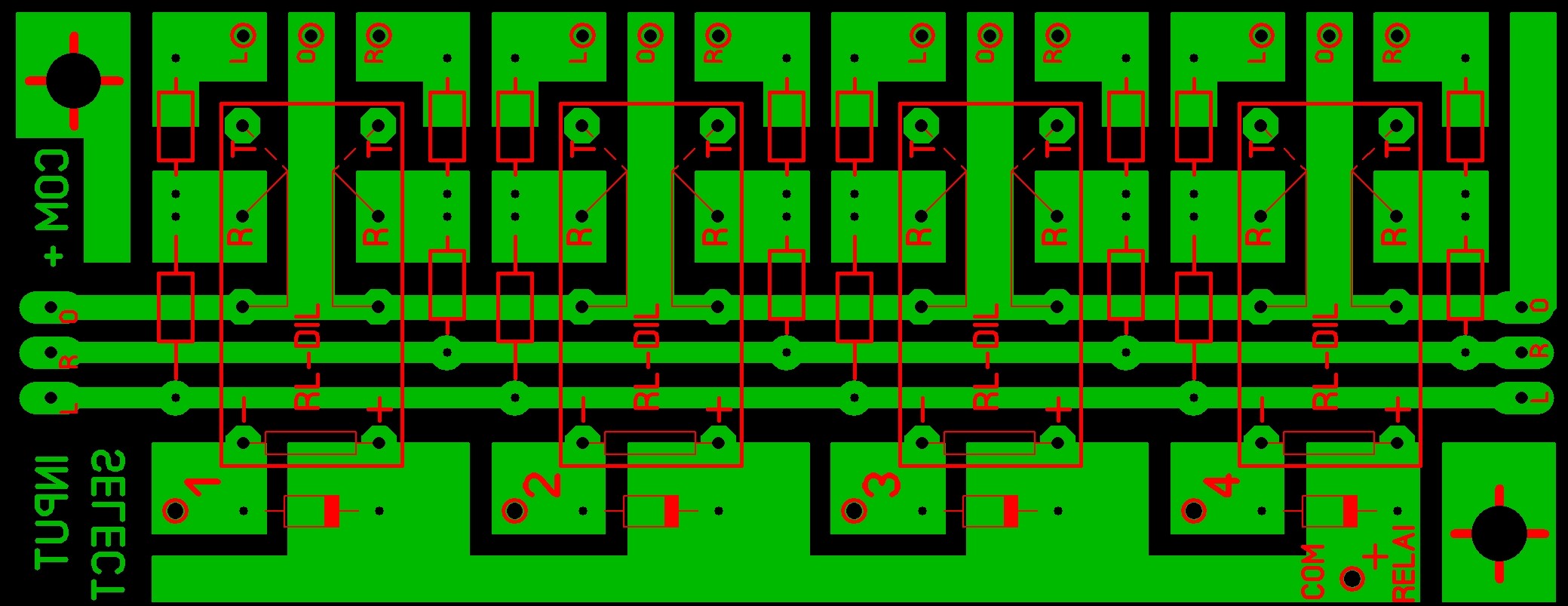

The four relays share a common +12V supply, meaning the channels will be active at low voltage (0V).
The advantage of my system is the choice of switching mode for the control relays:
   Selective channel-by-channel switching
   Individual channel switching via a switch (this allows routing of additive signals)

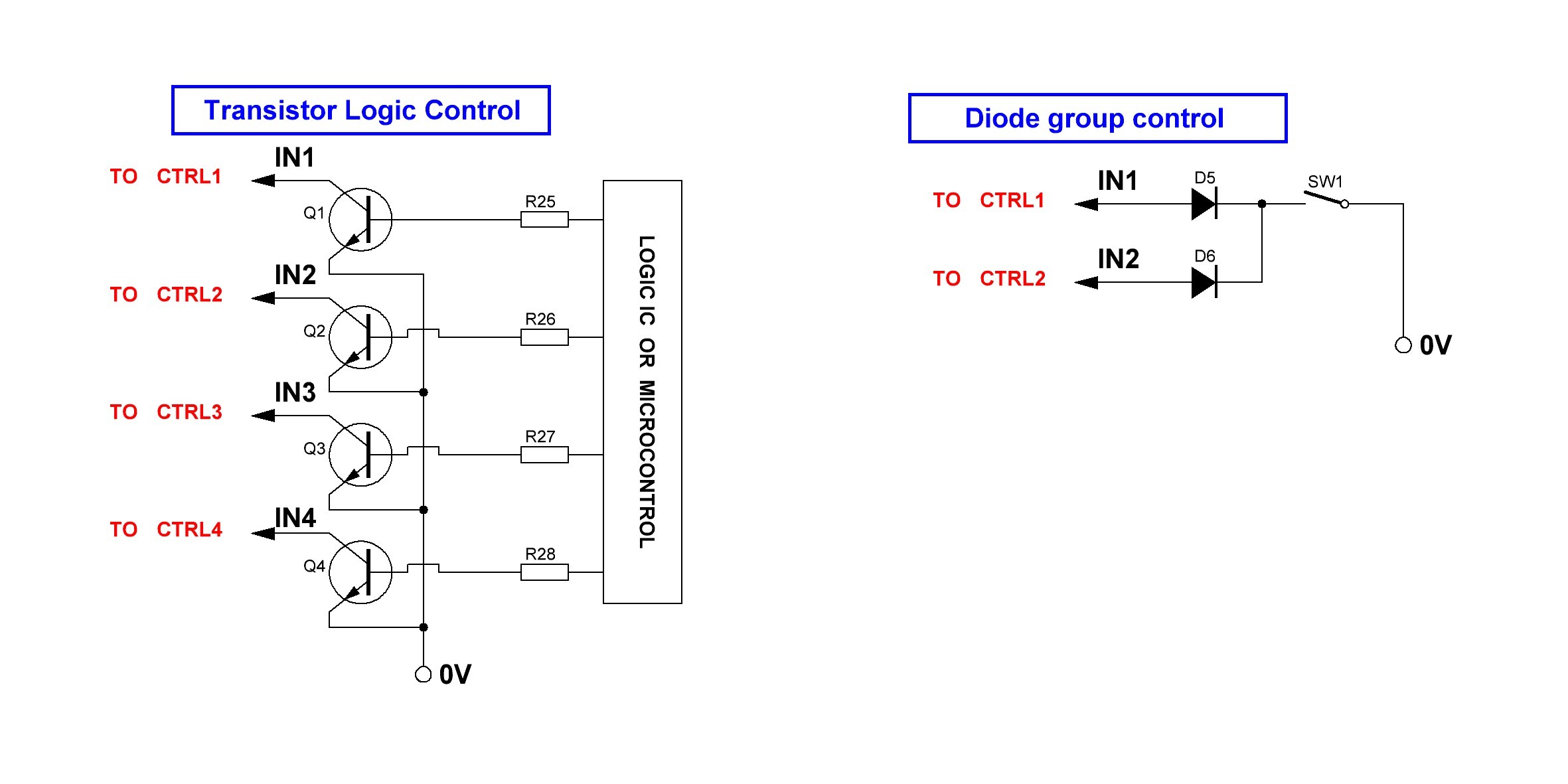

   An open-cold transistor can also be used to control the control relays.

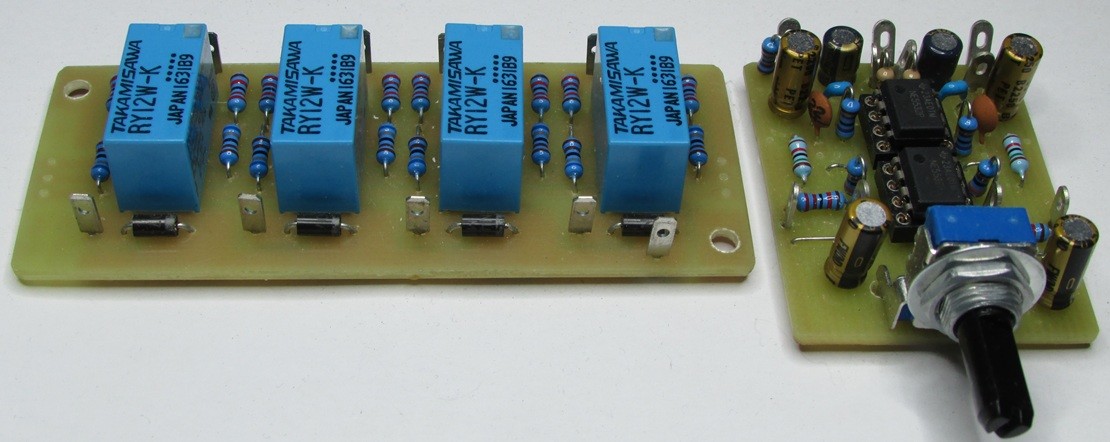

The relays used are Finder 30 series subminiature DIL relays or equivalent.




Dans les préamplificateurs de chaîne HI-FI, le sélecteur de sources est souvent conçu avec le commutateur situé sur l’arrière au plus proche des connecteurs d’entrées. Cela impose d’avoir une longue tige pour son pilotage depuis la face avant.

Le système à masses virtuelles que je vous propose est vraiment simple d’utilisation.Aucun signal audio ne passe dans le sélecteur. Ce dernier commande chaque relai de voie avec une tension continue de 12V.

Au repos, les relais sont en mode «  mute » Pour la voie 1, par exemple R1 & R3 d’une valeur de 10K mettent le signal à la masse sans surcharger ce qui est en amont. Lorsque RL1 est actif, les masses se libèrent et R1 & R2 se retrouvent en série ( 20K ) et viennent alimenter le BUS raccordé à OP 2B monté en inverseur dont le gain est calculé selon cette méthode : A= - (R18/ R1+R3) soit +/-1. Ce qui suit après ( OP1B) est un compensateur de gain de 10dB après le volume général.

Les 4 relais ont le +12V en commun, cela veut dire les voies seront actives basses ( 0V)

   Voie par voie en sélectif

   Voie individuelle par interrupteur ( cela permet de router des signaux additifs)

   Un transistor à colleteur ouvert peut aussi venir piloter le CTRL

Les relais utilisés sont de la serie 30 subminiature DIL de Finder ou équivalent
