Horloge à Nixie avec GPS, pour tous fuseaux horaires

15 mars 2016, 22:29

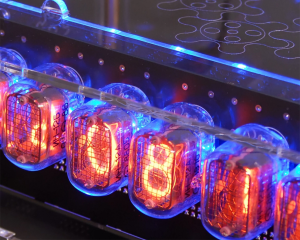

Gros plan des afficheurs et de la délicate gravure du plexi

Cette version améliorée de l'horloge Nixie de précision  publiée par Elektor en nov. 2014 affiche aussi les secondes sur deux tubes supplémentaires. Ceux-ci ne pouvaient pas être connectés au PIC18F2480 dont il ne restait pas assez d'entrées/sorties disponibles : celui-ci a été remplacé par un PIC18F4420. Une petite lampe néon tient lieu de séparateur supplémentaire entre les minutes et les secondes. Les stocks de tubes russes IN-14 sont pour ainsi dire épuisés. La nouvelle horloge utilise des IN-12, compatibles broche à broche avec d'autres nixies ovales, tels le ZM1100 et le CD56. Pour en faciliter l'implantation, nous avons dessiné un circuit imprimé d'affichage à monter à l'équerre sur la carte qui comporte le reste du circuit. Si vous préférez d'autres tibes, vous pouvez facilement les câbler à la main sur un morceau de circuit à pastilles monté de la même manière. Sauf imprévu, la description complète du circuit sera publiée dans le magazine Elektor de mai 2016.
Le kit complet de l'horloge est maintenant disponible dans l'e-choppe d'Elektor avec un magnifique coffret en plexiglas*, finement gravé, avec des entretoises en laiton et un éclairage d'ambiance bleu



* poly(méthacrylate de méthyle) aussi appelé altuglas, Lucite, Crystalite, Perspex ou Nudec.
