ESP32 Cheap Yellow Display Board : d’une curiosité à un succès communautaire

De temps en temps, un matériel apparaît et attire immédiatement l’attention. À première vue, la carte ESP32 Cheap Yellow Display (CYD) ressemble à l’une de ces curiosités sans nom trouvée sur une place de marché en ligne : un circuit imprimé jaune vif, un écran tactile de 2,8 pouces fixé sur le dessus et un ESP32 au cœur. Pas de fiche technique, pas de marque prestigieuse et certainement pas de manuel soigné dans la boîte.

Et pourtant, le CYD s’est imposé comme l’une des cartes de développement ESP32 les plus commentées de ces dernières années. Pourquoi ? Parce qu’il réussit à combiner un ESP32, un écran couleur de taille convenable, un écran tactile, un lecteur de carte SD et des périphériques supplémentaires dans un boîtier compact – pour guère plus que le prix d’un repas à emporter. Pour de nombreux maker, cette combinaison était tout simplement trop bonne pour être ignorée.

Premières impressions

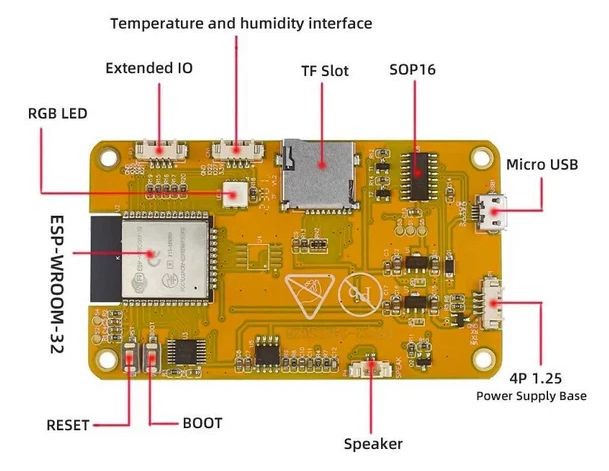

Sous le capot, le CYD intègre le module familier ESP-WROOM-32, un microcontrôleur double cœur avec Wi-Fi et Bluetooth intégrés. L’écran est un TFT de 2,8 pouces (240 × 320) avec écran tactile résistif, piloté par le contrôleur ILI9341. Ajoutez à cela un lecteur microSD, un pilote de haut-parleur, une LED RGB, un circuit de capteur de lumière et des GPIO libres – vous obtenez un kit de développement étonnamment complet.

L’alimentation se fait via USB, avec une consommation modeste d’environ 115 mA. La carte mesure à peu près la taille d’une carte à jouer (50 × 86 mm), suffisamment compacte pour s’intégrer dans la plupart des boîtiers de projet.



Le CYD est livré dans une boîte en plastique transparent, accompagné d’un stylet et d’un câble cavalier 4 voies pour l’un des trois petits connecteurs d’extension intégrés. Dès l’ouverture, il lance une démo graphique et interactive en couleur imitant des sites web classiques. Cela prouve que la carte fonctionne, mais n’apporte aucune utilité concrète.

De la frustration au plaisir

Comme beaucoup de cartes économiques, les débuts du CYD ont été marqués par la frustration. Le matériel fonctionnait, mais la documentation était rare et les exemples de code peu nombreux. Puis la communauté est intervenue : des maker comme Brian Lough ont proposé des guides détaillés et des repos GitHub, tandis que des tutoriels apparaissaient sur des sites communautaires populaires. Soudain, le CYD n’était plus seulement une curiosité jaune. Il est devenu une plateforme. La communauté a découvert comment configurer la bibliothèque TFT_eSPI, comment faire fonctionner LVGL (Light and Versatile Graphics Library) pour des interfaces graphiques professionnelles et comment libérer le potentiel de la carte pour tout, des tableaux de bord de données aux jeux rétro.

Que pouvez-vous réaliser avec ?

La combinaison ESP32 + écran tactile + stockage fait du CYD une réussite dans les projets nécessitant à la fois connectivité et interface utilisateur. Les projets populaires incluent :

• Tableaux de bord IoT affichant température, humidité et mesures de capteurs.
• Contrôleurs domotiques pour commander lumières, relais ou appareils.
• Consoles de jeux rétro, avec commandes tactiles à l’écran.
• Moniteurs environnementaux, enregistrant les données sur la carte SD et affichant des graphiques.
• Gadgets de voyage, récupérant des données de transport ou météo via des API en ligne.
• Et parce qu’il est basé sur ESP32, les intégrations Wi-Fi et Bluetooth ne sont qu’à quelques lignes de code.

Elektor intervient

Chez Elektor, nous aimons les histoires d’outsider. C’est pourquoi nous avons conçu le kit ESP32 CYD, un kit qui prend le potentiel brut de la carte et l’entoure de tout ce dont vous avez besoin pour réussir. L'offre groupée comprend la carte elle-même (dans un boîtier acrylique élégant), ainsi qu’un câble USB, un stylet et – surtout – un livre de projets en couleur de 218 pages. Ce livre est le manuel manquant que la communauté a toujours voulu : plus de 40 projets entièrement testés qui commencent par les bases (dessiner des pixels et des formes) et mènent à des applications GUI complètes avec Arduino IDE et LVGL.

Chaque projet est livré avec des diagrammes fonctionnels, des schémas et du code source – faisant de l’ensemble à la fois un parcours d’apprentissage et un outil de développement.

Forces et limites

oyons clairs : cela reste une carte économique. L’écran tactile résistif est utilisable, mais loin de la fluidité des dalles capacitives. La mémoire est limitée face aux nouvelles cartes ESP32-S3. Et la configuration des bibliothèques demande encore quelques ajustements.

Mais l’avantage est considérable : pour une somme modique, vous disposez d’un kit ESP32 avec écran tactile, stockage SD et Wi-Fi/Bluetooth, soutenu par une communauté active et une documentation structurée. C’est un rapport qualité-prix exceptionnel.

Verdict

La carte ESP32 Cheap Yellow Display illustre comment la communauté maker peut transformer une curiosité en un outil précieux. Ce qui n’était qu’un circuit imprimé jaune obscur est devenu un héros communautaire grâce à son prix attractif, sa polyvalence et un ensemble de projets en constante expansion.

Si vous cherchez une entrée à bas coût dans les projets IoT avec interface graphique, ou si vous voulez simplement expérimenter LVGL sur du matériel réel, le CYD est un excellent choix. Et pour un passage sans heurts du déballage à la réalisation, l'offre groupée CYD Elektor est la solution idéale.

Parfois, il ne faut ni marketing tape-à-l’œil ni logo sophistiqué – juste un circuit imprimé jaune, une communauté passionnée et l’esprit d’expérimentation.
