Banc d’essai : production de CI avec le service « Standard pool » d'Eurocircuits

20 juin 2016, 00:01

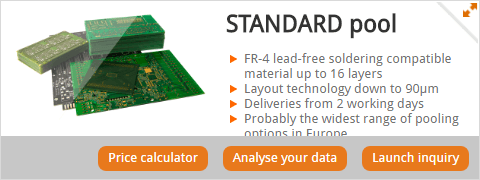

L’outil Price calculator du service Standard pool.
L’outil Price calculator du service Standard pool.
Vers quel façonnier se tourner lorsqu’on souhaite produire en petites quantités un circuit imprimé « standard » que l’on a soi-même conçu ? Le service STANDARD pool d'Eurocircuits est un choix économique et technologique judicieux puisqu’il offre de nombreuses options de fabrication.

Le menu utilisateur indique quelles options sont disponibles pour le service pooling (production mutualisée). Le repérage des options de fabrication les plus chères est rapide, et il est facile de les sélectionner/désélectionner en fonction de ses propres besoins.

Une « matrice de prix » fournit une synthèse très pratique du prix total, tandis qu’un tableau « Alternatives » indique les tarifs dégressifs. On peut également saisir certaines valeurs personnalisées de quantités et délais, et ainsi choisir rapidement la taille de lot la mieux adaptée à ses propres besoins.

Le critère le plus important à prendre en compte lors du choix d’un service de mutualisation des ressources est bien sûr l’étendue des spécifications techniques proposées. Le service STANDARD pool offre à cet égard un large éventail d’options de fabrication :

  • jusqu’à 8 couches, même si vous ne commandez qu’un seul CI (jusqu’à 16 couches possibles hors service pooling).
  • Matériau FR-4 conforme à  la directive RoHS et optimisé pour la brasure sans plomb.
  • Technologie 100 µm (~4 mil) ;  90 µm (~3 mil) possible hors service pooling.
  • Dimensions maximales : 500 x 425 mm pour une carte multicouche, 580 x 425 mm pour une carte simple ou double face.
  • Dimensions minimales : 5 x 5 mm.
  • Épaisseurs de carte : 1,0 ; 1,55 et 2,4 mm avec le service pooling ; 0,2 ; 0,36 ; 0,50 ; 0,80 ; 1,20 ; 2,0 et 3,2 mm hors service pooling.
  • Épaisseurs de cuivre pour CI simple face : 35 µm (70 et 105 µm hors service pooling).
  • Épaisseurs de cuivre pour CI double face : 12, 18 et 35 µm (70 et 105 µm hors service pooling).
  • Épaisseurs de cuivre pour CI multicouche : couches externes 12 µm / internes 18 µm ; couches externes 18 µm / internes 35 µm (autres combinaisons possibles hors service pooling).
  • Isolement minimal entre pistes : 0,100 mm (0,090 mm hors service pooling).
  • Diamètre de trou minimal : 0,150 mm (0,100 mm hors service pooling).
  • Diamètre minimal des pastilles externes : 0,300 mm pour les métallisées ; 0,200 mm pour les non-métallisées.
  • Diamètre minimal des pastilles internes : 0,350 mm pour les métallisées ; 0,250 mm pour les non-métallisées.
  • Espacement minimal entre le cuivre et les bords de la carte – couches externes : 0,250 pour les panneaux à languettes d'assemblage, 0,450 mm pour les panneaux avec rainurage (V-cut).
  • Espacement minimal entre le cuivre et les bords de la carte – couches internes : 0,400 mm (languettes) ; 0,45 mm (rainure en V).
  • Finition de qualité professionnelle avec masque de soudure vert ou noir sur les deux faces (bleu, rouge, blanc possibles hors service pooling)
  • Sérigraphie blanche sur simple ou double face (masque de soudure photosensible jaune, noir ou blanc possible hors service pooling).
  •  Deux types de finition : chimique or sur nickel (ENIG) et nivelage de brasure sans plomb à l’air chaud (LF HAL) (argent chimique possible hors service pooling).
  •  Pas de coûts d’outillage.
  •  Pas de montant minimum de commande.
  • Vérification complète de la fabricabilité avant la production
  • Essai électrique complet de toutes les cartes multicouches (optionnel pour les cartes simple couche).
  • Dimensions maximales du panneau client pour un panneau compatible eC : 350 x 250 mm.
  • Dimensions minimales du panneau : 50 x 50 mm.
  • Livraison des panneaux avec séparation par rainurage en V, ou par languettes à fraiser avec un outil de 2 mm.
  • Pochoir en acier inoxydable de 130 µm ; dimensions maximales : 595 x 595 mm.


L’ensemble de ces options ainsi que les différents paramètres de configuration sont accessibles depuis l’outil en ligne PCB Configurator qui se charge lorsqu’on clique sur les boutons Price calculator ou Launch inquiry. À chaque option est de plus associée une info-bulle qui explicite brièvement l’option en question et fournit un lien vers une page d’aide détaillée.

La suite de ce banc d’essai est en angles.



Copyright Eurocircuits et Elektor.
